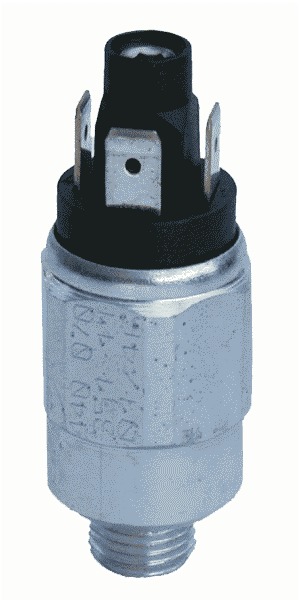

Tlakový spínač standardní řady 400

D.1.03. - spínací, rozpínací nebo přepínací kontakt, max. 250V

Tlakový spínač standardní řady 400

Ke stažení

Popis

  • pracovní člen: membrána s pružinou NBR, EPDM, Viton, píst s pružinou UR, NBR, Viton,
  • spínací prvek: spínací (NO), rozpínací (NC), přepínacím (SW)
  • poloha zabudování: libovolná
  • materiál: mosaz, zvláštní provedení nerez, zinkovaná ocel

Oblast použití

  • topenářství
  • hydraulika
  • vzduchotechnika
  • chladící systémy

Technické parametry

  • měřící rozsahy: 0,3-2bar, 1-10bar, 10-70bar, 50-200bar
  • připojovací závit: G1/4, (M12x1,5, M10x1, G1/8)
  • hystereze: 15-20%
  • max. el. zatížení kontaktů: 250V AC / 5A 250V DC / 0,25A ­ odporová a induktivní zátěž
  • el. připojení: 2x FAST ON 6,3 , 3x FAST ON 6,3
  • krytí: IP 00, DIN 40050

Specifikace

Standardní tlakové spínače řady 400 jsou určeny pro vnější použití na měření tlaku v aplikacích bez vysokého nároku na odolnost. používají se pro jednoduché měření tlaku kapalin a plynů v teplotním rozsahu -25+85°C, vždy podle druhu membrány, nejčastěji vzduch, voda, chladící emulze, hydraulické oleje a jiná média dle poptávky. Lze dodávat v provedení se spínacím (NO), rozpínacím (NC) nebo přepínacím (SW) kontaktem, membránové i pístové, určené pro široké spektrum použití. Max. napětí 250V, zatížení max. 5A.

Standardní připojovací závit G1/4" (popř. M12x1,5, M10x1, G1/8"), materiál pozinkovaná ocel (popř. mosaz nebo nerez).

Materiály membrán : NBR, EPDM, Viton.

Jako příslušenství lze dodávat krytky kontaktů.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
