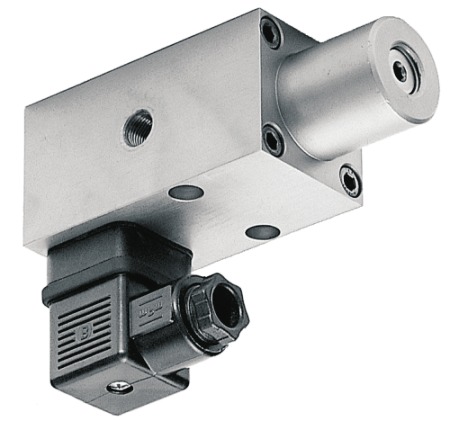

Spínač tlakové diference řady 700

D.1.05. - spínací nebo rozpínací kontakt, max. 250V

Ke stažení

• Technický list

Popis

• pracovní člen: membrána s pružinou, NBR, EPDM, Viton
• spínací prvek: přepínací kontakt SW
• poloha zabudování: libovolná
• materiál: mosaz

Oblast použití

• topenářství
• hydraulika
• vzduchotechnika
• chladící systémy

Technické parametry

• měřící rozsahy diferenční tlak: 0,3-2bar, 0,5-3bar, 2-10bar, 5-50bar
• max. statický tlak: 10, 250bar
• připojovací závit: 2x G1/8
• hystereze: 15-20%
• max. el. zatížení kontaktů: 250V AC / 5A, 250V DC / 0,25A ­ odporová a induktivní zátěž
• el. připojení: konektor DIN 43650 s vývodem Pg9
• krytí: IP 65

Specifikace

Spínače tlakové diference řady 700 s přepínacím kontaktem, (SW) membránové i pístové, určené pro široké spektrum použití. používají se na měření tlaku kapalin a plynů v teplotním rozsahu -25+85°C, vždy podle druhu membrány, nejčastěji vzduch, voda, olejové emulze, hydraulické oleje a jiná média dle poptávky. Max. napětí 250V provedení max. 5A.

Standardní připojovací závit 2x G1/8" (materiál mosaz příp. nerez). Materiály membrán: NBR (EPDM, Viton, CR).
