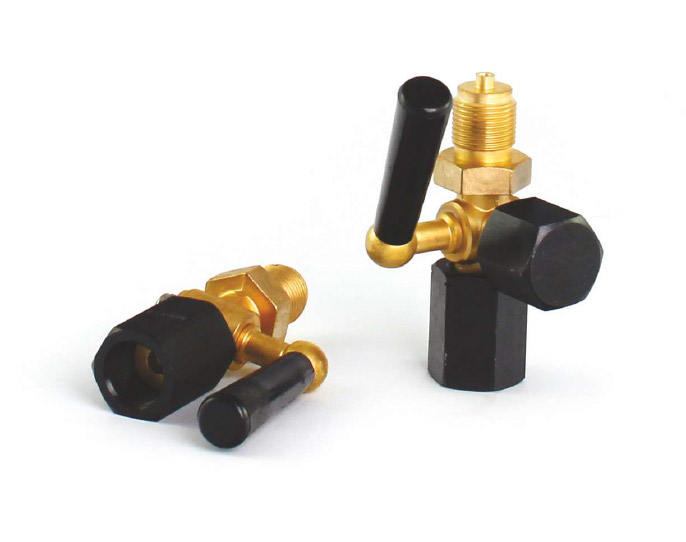

Kohout tlakoměrový

E.01. - dvojcestný, trojcestný PN 6, PN 25

Popis

  • materiál těla- mosaz 423223
  • materiál rukojeti ­ teploodolný plast
  • materiál přípoje ­ uhlíková ocel/mosaz
  • provedení pro rozvody vzduchu, kapalin (16 260, 16 262, 16 263)
  • provedení pro technické plyny (16 262TP, 16 263TP)
  • odvzdušňovací otvor (16 260, 16 262, 16 262 TP),
  • zkušební přípoj (16 263, 16 263 TP)

Oblast použití

  • topenářství
  • vzduchotechnika
  • plynárenský průmysly
  • energetika

Technické parametry

  • připojovací závit DIN 16 260: G1/4, M12x1,5 DIN 16 262 (TP): G1/2, M20x1,5 DIN 16 263 (TP): G1/2, M20x1,5
  • PN(tlak) - 0,6MPa pro 16 260; 2,5MPa pro 16 262 (TP), 16 263 (TP)
  • zkušební přípoj - M20x1,5L (16 263, 16 263 TP)

Specifikace

Kohouty tlakoměrové čepové dvojcestné a trojcestné s nátrubkovou přípojkou jsou vyrobeny v souladu s normou DIN 16 260, 16 262, 16 263 a EN 837-2, jsou určeny jako speciální uzavírací armatura k tlakoměrům s plochým těsněním, pro pracovní tlaky a teploty.

Těleso je kované. Na vstupní straně má závitový čep, upravený na ploché těsnění. Na výstupní straně má nátrubkovou přípojku pro připojení tlakoměru.

Kohouty tlakoměrové dvojcestné jsou opatřeny bočním odvzdušňovacím otvorem pro odvzdušnění manometru při demontáži. Kohouty tlakoměrové trojcestné jsou opatřeny bočním vývodem pro připojení kontrolního tlakoměru. Kuzel je u kohoutu přidržován zdola maticí.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
