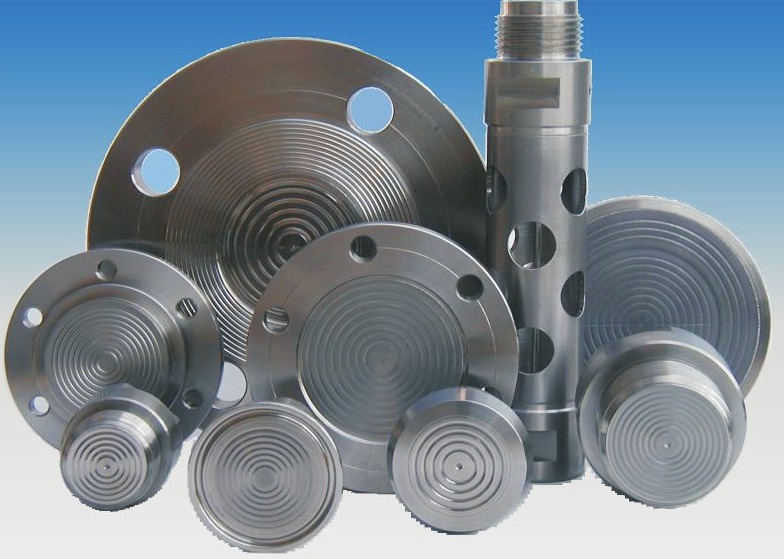

Oddělovací membrány
E.06.
Popis
Měřený tlak působí přes membránu na pracovní kapalinu, která vyplňuje prostor za membránou a přenáší tlak do měřícího ústrojí snímače nebo tlakoměru. Přenos tlaku zabezpečuje olej, kterým je manometr naplněný. Membrána, která je připevněná mezi horní a dolní přírubou, odděluje přívod měřeného média od měřícího přístroje a přenáší tlak měřené látky do náplně použitého manometru.
Pokud není uvedeno jinak, jsou membrány zhotoveny z korozivzdorné oceli. Dále je možno membrány vyrobit v následujících provedeních: ocelová poolověná, teflonová, nerezová, stříkaná epox. lakem, PTFE, Hestelloy, Monel, Nickel, Tantan, Titan, postříbřená.
Příruby: litinová, litinová poolověná, litinová pogumovaná, nerezová, mosazná, ocelová pogumovaná. Oddělovací membrány jsou vhodné pro všechny manometry v průměrech 63, 100 a 160mm.
Oblast použití
- energetika
- petrochemický průmysl
- potravinářský průmysl
- farmaceutický průmysl
Specifikace
Oddělovací membrány se používají při měření tlaku v těch případech, kdy je nepřípustné, aby měřená látka přišla do kontaktu s měřícím ústrojím snímače nebo tlakoměru. Oddělovací membrány Umožňují měření tlaku chemických látek, které působí korozivně na materiál měřícího prvku manometru. Základním předpokladem pro dlouhodobý a spolehlivý provoz je dokonalé utěsnění prostoru vyplněného pracovní kapalinou. Proto jsou nejvhodnější oddělovače s kovovou membránou, která je k tělesu oddělovače přivařená. použité konstrukční prvky a jejich spojení musí splňovat podmínky vakuové těsnosti.
