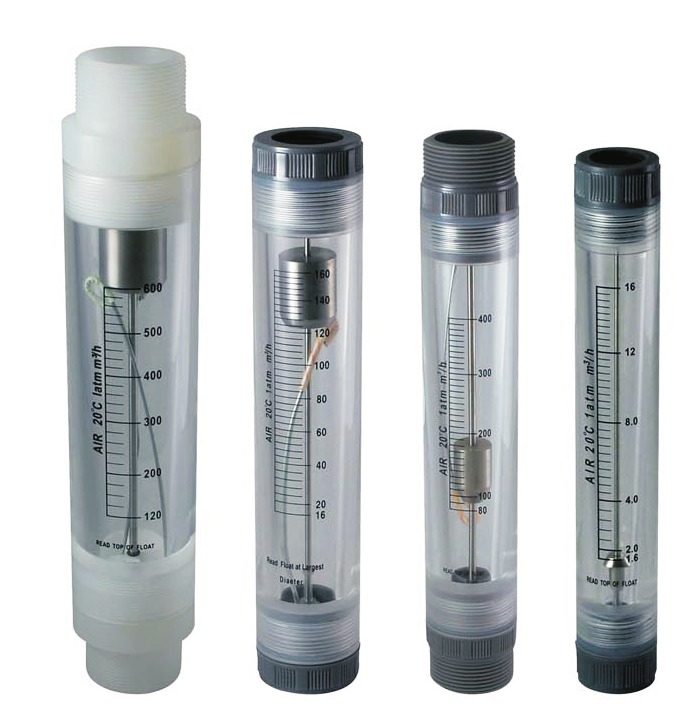

Průtokoměr LZM-G

F.03. - plovákový průtokoměr; průtoky: 0,5-750l/min kapalina; 1-1400m3/h plyn

Průtokoměr LZM-G

Ke stažení

Popis

  • pouzdro: plast (PC, PSU)
  • materiál přípoje: ABS, PVC, polypropylen, mosaz, nerez, pochromovaná mosaz materiál plováku: nerez
  • vodící tyč: nerez
  • těsnění: O-kroužek NBR nebo AI
  • montáž pouze vertikální
  • možnost měření kapalin(voda) nebo plynů(vzduch)

Oblast použití

  • energetika
  • vzduchotechnika
  • potravinářský průmysl
  • strojírenství
  • vodohospodářství

Technické parametry

  • provedení:1SG, 20G, 2SG, 40G, SOG
  • měřící rozsahy: 0,5-4, 1-7, 1,8-18, 4-36, 10-70,20-100,20-110,20-150,80-220, 80-300, 150-450, 190- 560, 220-7S0I/min(voda) 1-10, 1,6-16,4-40, 6-60, 16-160, 25-250, 35-350, 80-400, 10-500, 120-600, 30-850,400-1200, 5OO-1400m3/h(vzduch)
  • T max: 90°C
  • PN: 6bar
  • závit: G1/2 (G3/4, G1, G2)
  • třída přesnosti: 4%

Specifikace

Trubkové plovákové průtokoměry LZM-G jsou závitové, trubkové průtokoměry, které se používají v aplikacích, kde je zapotřebí měření okamžitého průtoku. Průtokoměry jsou určeny na měření kapaliny (voda) nebo pro měření plynu (vzduch). Průtokoměry fungují na principu plováku se clonou v uzavřené válcové měřící trubici. Průtokoměry jsou vybaveny stupnicí litr/min. Přípoje průtokoměrů jsou řešeny jako vnitřní nebo vnější závit G1/2 - 1". Montáž se provádí pouze do vertikální polohy.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
