Topné těleso galvanické

H.03. - Typ - 1701 Typ - 1705 ­ tvarovaná galvanická topná tělesa

Topné těleso galvanické

Ke stažení

Popis

1701 - svisle ponorná topná tělesa

  • materiál tyčí: nerez 17 348/1.4571, nerez 17 240/1.4301, porcelán, teflon, titan, boritokřemičité sklo

1705 - tvarovaná topná tělesa popis

  • materiál tyčí: nerez 17 240/1.4301, nerez 17 348/1.4571, nerez poteflonováno, individuální
  • profil topných tyčí D8,5mm, 11,5x6,2mm
  • výkon individuální dle požadavku

Oblast použití

  • potravinářství
  • strojírenství
  • energetika
  • topenářství
  • hydraulický průmysl

Technické parametry

  • výkon: 1 100, 1 500, 1 800, 3 000, 4 500 (1701), dle požadavků (1705)
  • napájení: 3x400V (1701), dle požadavků (1705)
  • krytí: IP 65 (1701)

Specifikace

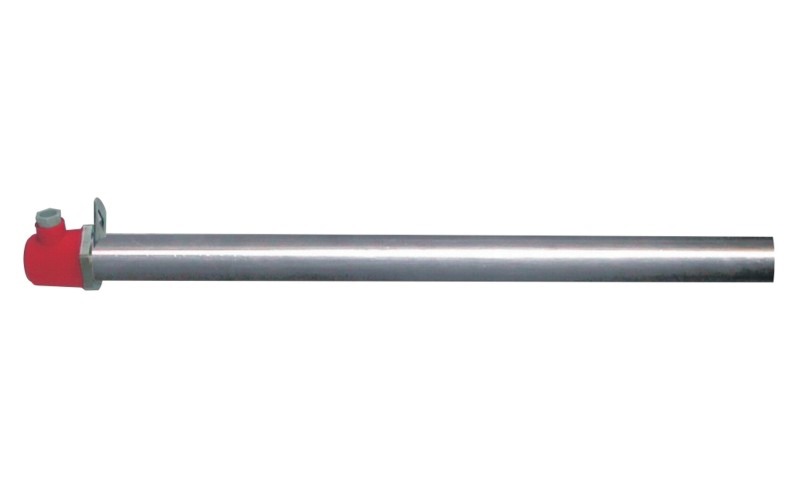

Svislá galvanická topná tělesa (1701) se skládají z pláště (křemičité sklo nebo ušlechtilá ocel), keramické topné vložky a vodě odolné el. svorkovnice. Na plásti je vždy vyznačena hodnota min. ponoru, pokud není označeno, musí být těleso ponořené při ohřevu komplet v lázni. El. svorkovnice je vyrobena z polypropylenu, odolnému proti vodě (IP 65) a ohřívanému médiu, stejně jako jeho výparům.

Tvarovaná galvanická topná tělesa (1705) jsou natvarovaná z dlouhých topných tyčí plochooválného nebo kruhového průřezu. Tvar spodní topné části může sledovat i netypický půdorys nádrže. Vývody mohou být kryty PE hlavicí, Al krabičkou, nebo nagumovanou hlavicí plynule přecházející v kabel.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
