Topná tělesa pro ohřev olejů

H.02. - nízké zatížení W/cm2 500-12 500W

Topná tělesa pro ohřev olejů

Ke stažení

Popis

  • materiál příruby: mosaz, ocel, nerez 17 240/1.4301; 17 346/1.4401
  • materiál tyčí: měď, ocel, nerez 17 240/1.4301; 17 346/1.4401
  • provedení závitové, přírubové, s vestavěnou regulací TRG

Oblast použití

  • hydraulika
  • průmyslové ovládací systémy
  • železniční vozidla
  • železniční výhýbky

Technické parametry

  • výkon: 500-12 500W
  • přípoj: závitový M48x2, G6/4", příruba DIN 2501, EN 1092-1, ANSI B16,5, individuální
  • rozsah regulace/ T pojistky: 0-40°C/55°C; 7-77°C/99°C; 20-127°C/150°C; 30-85°C/110°C; 50-150°C/180°C
  • napájení 120, 230, 400, 480, 500V
  • atypické úpravy: zvýšení IP krytí, vestavěné el. ovládání, ovládání vestavěným termostatem, limitní spínače atd.
  • individuální úpravy délky, tvaru topných tyčí
  • PN: 0,6-6,4MPa
  • krytí: IP 54

Specifikace

Topná tělesa určená pro ohřev olejů jsou specificky upravená trubková tělesa, která zajišťují, aby nedocházelo ke karbonizaci oleje nebo podobného ohřívaného média na povrchu tělesa. Topná tělesa mají zatížení povrchu v intervalech 1,42W/cm2, které zajis uje dostatečný a bezpečný přenos tepla. Samozřejmostí je Možnost výroby individuálních úprav s vyšším či nižším zatížením W/cm2.

Běžně používanými materiály přírub je mosaz nebo niklovaná ocel, pro topné tyče se nejčastěji používá uhlíková ocel nebo nerezová ocel.

Napájení topných tyčí je možné zvolit téměř jakékoliv dle požadavku zákazníka 110V, 230V, 400V, 480V, 500V, Nejčastější používané napájení je 1x230V nebo 1x400V (pro jednotyčové provedení) a 1x230V, 3x230V, 1x400 a 3x400V (pro vícetyčové provedení).

Dle požadavku zákazníka lze dodávat topná tělesa s individuálními úpravami.

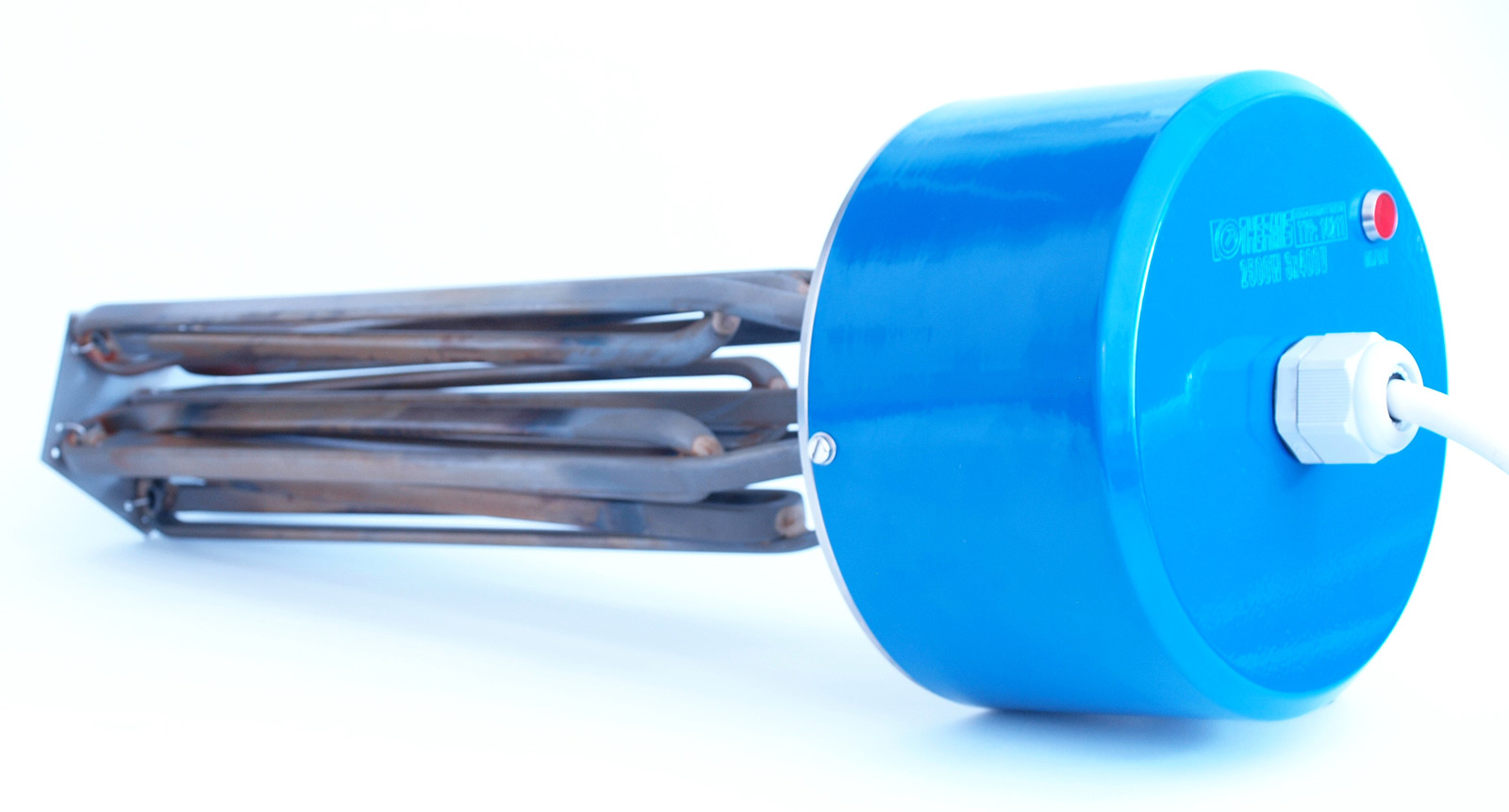

Topné těleso s regulací pro ohřev olejů Typ: TRG 11 500-2250W

Popis:

  • topné těleso s vestavěnou regulací
  • včetně tepelné pojistky
  • materiál přípoje: ocel, mosaz, nerez 17 248/1.4541
  • materiál tyčí: ocel, mosaz, nerez 17 248/1.4541, Incoloy 800

Oblast použití:

  • hydraulický průmysl
  • strojírenství
  • potravinářský průmysl
  • farmaceutický průmysl
  • papírenský průmysl

Technické parametry:

  • výkon: 500, 750, 1 000, 1 250, 1 800, 2 250W
  • rozsah regulace/ T pojistky: 0-40°C/55°C; 7-77°C/99°C; 20-127°C/150°C; 30-85°C/110°C; 50-150°C/180°C
  • závit: M48x2, G6/4 nebo individuální
  • napájení: 230/400V
  • krytí: IP 54

Specifikace:

Topné těleso se skládá ze dvou částí. Topná část je složena ze tří topných ocelových větví ve tvaru U připevněných k hlavici se závitem M48x2 nebo G11 ". Svorkovnice je tvořena z Al odlitku s krytím IP 54. Součástí je regulační kapilární termostat s tepelnou pojistkou chránící před přehřátím topného tělesa, doutnavka indikující stav (topí/netopí) a regulační knoflík s vyznačenou stupnicí. Elektrický přívod je možný z obou stran přes OBO-VTEC průchodku. Topné těleso je určeno pro přímý ohřev olejů a podobných kapalin. Topné těleso je přizpůsobeno tak, aby nedocházelo ke karbonizaci oleje. Topné tyče musí být při provozu neustále ponořeny až po hlavici v kapalině. Vyhovující použití tam, kde je zapotřebí okamžitě regulovat teplotu kapaliny.


Topné těleso 1 - tyčové 230V Typ: 14070, A4....

Specifikace:

Topné těleso je složeno z jedné ocelové topné větve upravené do požadovaného tvaru o potřebné délce a připevněné k mosazné hlavici s víkem (krytí IP 54) s el. průchodkou PG13,5. Upevňovací šesti hran příruby je velikost OK 65. Topné těleso určené pro přímý ohřev oleje. Výkonové povrchové zatížení je voleno tak, aby nedocházelo ke karbonizaci oleje. Provozní tlak 0,6MPa.

Popis:

  • topné tyče: ocel
  • příruba: mosaz
  • PN: 6bar

Topné těleso 3 - tyčové Typ: 14011, A4...

Specifikace:

Topné těleso je složeno ze tří topných tyčí upravených do požadovaného tvaru o potřebné délce a připevněných k mosazné hlavici s víkem (krytí IP 54) s el. průchodkou PG13,5. Upevňovací šesti hran příruby je velikost OK 65. Topné těleso určené pro přímý ohřev oleje. Výkonové povrchové zatížení je voleno tak, aby nedocházelo ke karbonizaci oleje. Provozní tlak 0,6MPa.

Popis:

  • topné tyče: ocel
  • příruba: mosaz
  • PN: 6bar

Přírubová topná tělesa do 12 500w Typ: 14211 / 4411 2 500-12 500W

Popis:

  • ocelový kryt svorkovnice IP 44
  • topné tyče: měď, ocel, nerez 17 240/1.4301; 17 346/1.4401
  • příruba: ocel pozinkovaná, nerez 17 240/1.4301; 17 346/1.4401
  • příruba DIN 2501, EN 1092-1, ANSI B16,5, individuální

Oblast použití:

  • hydraulický průmysl
  • strojírenství
  • potravinářský průmysl
  • farmaceutický průmysl
  • papírenský průmysl

Technické parametry:

  • výkon: 2 500, 3 500, 4 000, 5 500, 7 000, 8 000, 10 000, 12 500W, individuální
  • napájení: 120, 230, 400, 480, 500V
  • atypické úpravy: zvýšení IP krytí, vestavěné el. ovládání, ovládání vestavěným termostatem, limitní spínače atd.
  • individuální úpravy délky, tvaru topných tyčí
  • tlakové zatížení : PN 0,6 / 1,0 / 2,5 / 6,4MPa

Specifikace:

Topná tělesa jsou určena pro přímý ohřev olejů a podobných kapalin a jsou přizpůsobena tak, aby nedocházelo ke karbonizaci oleje. Topná tělesa musí být při provozu komplet ponořená v kapalině. Max. přípustný tlak je 0,6; 1; 2,5 a 6,4MPa. Topná tělesa s ponornou délkou delší než 700mm je vhodné podepřít. Přírubová topná tělesa se skládají z poniklované ocelové příruby (dle DIN 2501, EN 1092-1, ANSI B16,5/ popřípadě dle požadavku zákazníka) a tří topných tyčí. Keramická svorkovnice je kryta ocelovým krytem s el. průchodkou GP21/18, zajišťující IP 42.

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
