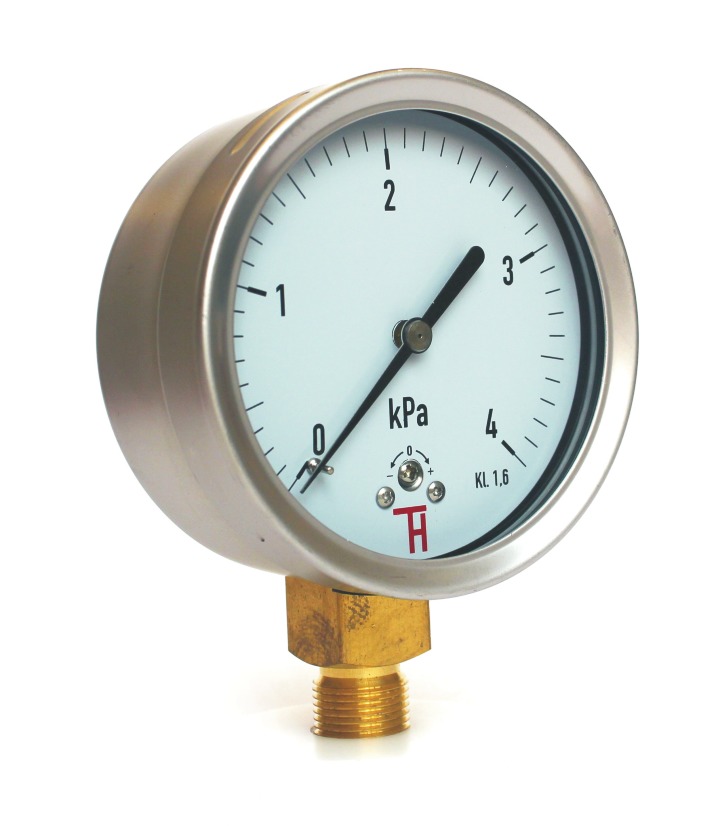

Manometr nízkotlaký 312M, 322M

B.1.10. - průměr 100mm spodní a zadní přípoj

Popis

  • pouzdro z nerez oceli 17 240/1.4301
  • průzor bezpečnostní sklo
  • přípoje 312M (spodní), 322M (zadní) CuZn a slitiny mědi
  • měřící mechanismus CuZn a slitiny mědi
  • nulovací šroub

Oblast použití

  • plynárenský průmysl
  • topenářství
  • klimatizace
  • energetika
  • rozvody plynu

Technické parametry

  • průměr: 100mm
  • měřící rozsahy: 0-400, 600Pa 0-1; 1,6; 2,5; 4; 6; 10; 16; 25; 40kPa -150+250; -200+400; -400+600Pa -0,6+1; -1+1,5; -1,5+2,5; -2+4; -4+6; -6+10; -10+15; -15+25kPa, -400-0; -600-0Pa -1-0; -1,6-0; -25,-0; -4-0; -6-0; -10-0; -16-0; -25-0; -40-0kPa
  • stupnice: Pa, bar
  • připojovací závity: M20x1,5, G1/2
  • třída přesnosti: 1,6%
  • provedení: manometr, manovakuometr, vakuometr
  • speciální provedení stupnice

Specifikace

Manometry nízkotlaké 312M/322M jsou vyrobeny v souladu s normou EN837-3. Nejčastěji se používají pro měření tlaku kapalin, par a plynů, které nepůsobí korozívně na slitiny mědi.

Manometry jsou především určeny pro měření velmi nízkých hodnot tlaku od 400Pa. použití především při rozvodech plynu. Teplota okolí je -40 až 60°C, teplota média Tmax 60°C.

Nízkotlaké manometry jsou vybaveny regulačním šroubem k přesnému nastavení nuly, kdy je nutné před každou montáží nastavit nulovou hodnotu tlaku. Další možnosti provedení dle individuálního požadavku ­ speciální provedení stupnice, připojovací závity, tlumení glycerínem nebo silikonem, zadní/přední příruba atd.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
