Topné těleso s regulací TRG 13

H.01.02 - typ TRG 13 1 500-12 000W, IP 66

Topné těleso s regulací TRG 13

Ke stažení

Popis

  • topné těleso s vestavěnou regulací včetně tepelné pojistky
  • materiál přípoje: ocel, mosaz, nerez 17 248/1.4541
  • materiál tyčí: ocel, mosaz, nerez 17 248/1.4541, Incoloy 800

Oblast použití

  • potravinářství
  • strojírenství
  • energetika
  • topenářství
  • hydraulický průmysl

Technické parametry

  • výkon: 1 500, 2 000, 2 400, 3 000,4 000, 4 500, 6 000, 7 500, 9 000, 12 000W
  • rozsah regulace/ T pojistky: 0-40°C/55°C; 7-77°C/99°C; 20-127°C/150°C; 30-85°C/110°C; 50-150°C/180°C
  • závit: M48x2, G6/4 nebo individuální
  • napájení: 230/400V
  • krytí: IP 66

Specifikace

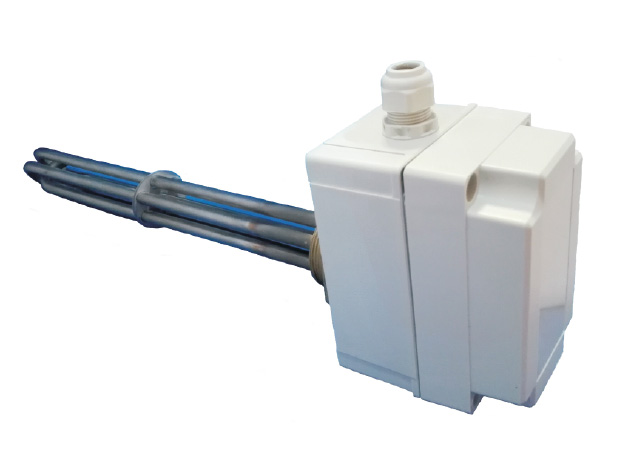

Topné těleso se skládá ze dvou částí: topná část je složena ze tří topných větví (z uvedených materiálů) ve tvaru U připevněných k hlavici se závitem M48x2 nebo G11 . Svorkovnice je tvořena z plas. odlitku s IP 66. Součástí je regulační kapilární termostat v uvedených teplotních rozsazích a tepelná pojistka chránící před přehřátím topného tělesa, doutnavka indikující stav (topí/netopí) a regulační knoflík s vyznačenou stupnicí. Elektrický přívod je možný z obou stran přes OBO-VTEC průchodku.

Topné těleso je určeno pro přímý ohřev libovolné kapaliny (nutno přizpůsobit materiál tělesa). Těleso musí být při provozu neustále ponořeno až po hlavici v kapalině. Vyhovující použití tam, kde je zapotřebí okamžitě regulovat teplotu kapaliny.

Provedení "S": neprůhledný kryt
Provedení "L": průhledný vnější kryt indikace ON/OFF


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
