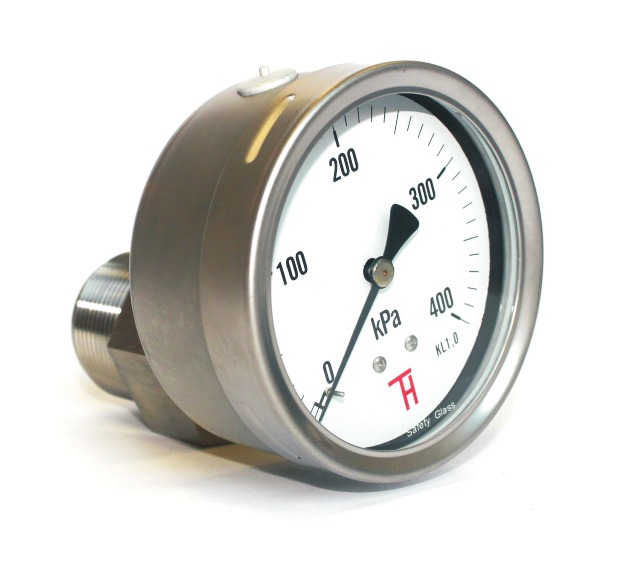

Manometr s oddělovací membránou
B.1.19. - průměry 100, 160mm spodní přípoj
Popis
- pouzdro bajonetové nerezové 17 240/1.4301
- průzor sklo, bezpečnostní sklo
- přípoj spodní/zadní
- měřící mechanismus CuZn a slitiny mědi
Oblast použití
- energetika
- potravinářský průmysl
- hydraulika
Technické parametry
- průměr: 100, 160mm
- měřící rozsahy:
- 0-4, 6, 10, 16, 25, 40, 60, 100, 160, 250, 400, 600kPa 0-1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60MPa -0,1+2,4; -0,1+1,5; -0,1+0,9MPa, -100+500, -100+300, -100+150, -100+150kPa -0,6+1; -1+1,5; -1,5+2,5; -2+4; -4+6kPa -6+10; -10+15; -15+25kPa, -1-0; -1,6-0; -2,5-0; -4-0; -6-0; -10-0; -16-0; -25-0; -40-0kPa
- připojovací závity: G1/4, G1/2,M12x1,5, M20x1,5
- stupnice: Pa, bar, individuální
- třída přesnosti: 1,6%, 2,5%
- provedení: manometr, manovakuometr, vakuometr
Specifikace
Manometry s oddělovací membránou jsou vyrobeny v souladu s normou EN837-3. Manometry s oddělovací membránou se používají všude tam, kde je potřeba oddělit médium od měřícího mechanismu a pro aplikace, kde nelze použít manometr s bourdonovým perem. Manometr lze použít na všechna agresivní média. Pro média s vysokou viskozitou a pro sypká média se používají příruby s rozšířeným připojovacím závitem nebo s otevřenou přírubou. Teplota okolí je Tmin -40 až Tmax 60°C, teplota média Tmax 80°C (vyšší dle konkrétní aplikace). Manometry jsou dodávány v základním provedení se šroubovaným typem membrány (typ 41, PN 25), ale lze je dodat v široké skále oddělovacích membrán (potravinářská, clamp, papírenská, otevřená,čelní membrána, viz kapitola E.7.) Další možnosti provedení dle individuálního požadavku speciální provedení stupnice, připojovací závity, se spínacími kontakty atd.
