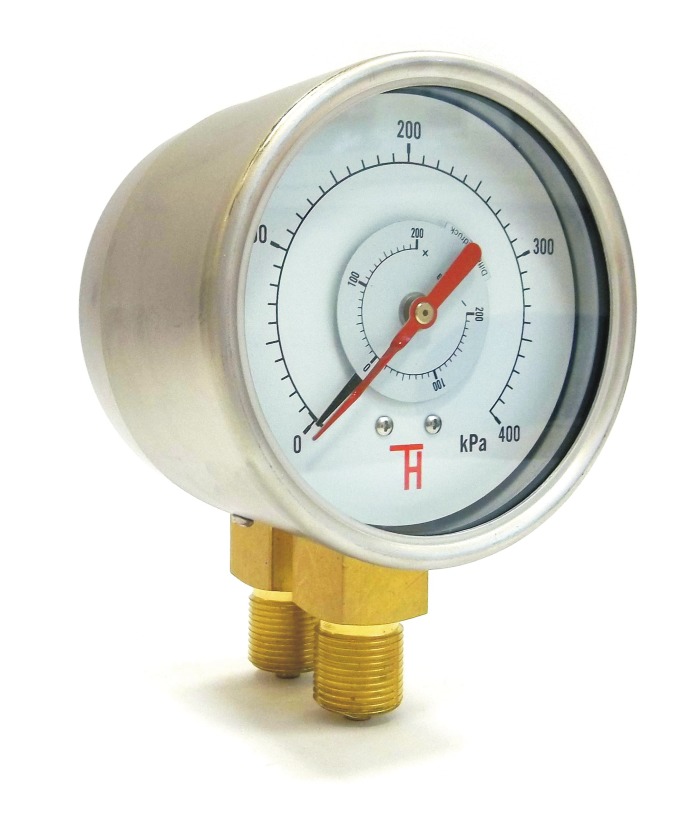

Manometr dvojitý 13352/13353

B.1.20. - průměry 100, 160mm spodní přípoj

Manometr dvojitý 13352/13353

Ke stažení

Popis

  • pouzdro nerezové 17 240/1.4301
  • průzor sklo
  • přípoj 2x spodní
  • zadní/přední příruba
  • měřící mechanismus CuZn a slitiny mědi

Oblast použití

  • topenářství
  • vzduchotechnika
  • potravinářský průmysl
  • energetika

Technické parametry

  • průměr: 100, 160mm
  • měřící rozsahy: 0-60, 100, 160, 250, 400, 600kPa 0-1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100MPa -0,1+2,4; -0,1+1,5; -0,1+0,9MPa -100+500, -100+300, -100+150, -100- 0kPa
  • připojovací závity: M20x1,5 (G1/2)
  • třída přesnosti: 1,6%
  • provedení: manometr, manovakuometr, vakuometr

Specifikace

Manometry dvojité (diferenční) 13352/13353 jsou vyrobeny v souladu s normou EN837-1. Nejčastěji se používají pro měření tlaku kapalin, par a plynů, které nepůsobí korozivně na slitiny mědi. Dvojité manometry se používají především tam, kde je zapotřebí měřit hodnotu dvou statických tlaků nebo diferenční tlak mezi dvěma statickými tlaky. Jedná se o jeden zdroj měření tlaku, kdy na jednom ciferníku jsou zobrazeny naměřené hodnoty. Na hlavní stupnice jsou zobrazeny hodnoty dvou statických tlaků a na pomocné stupnici lze odečíst rozdíl obou statických tlaků. Teplota okolí je -20 až 60°C, teplota média Tmax 60°C. Další možnosti provedení dle individuálního požadavku - speciální provedení stupnice, připojovací závity, spínací kontakty, zadní a přední příruba atd.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
