Topná tělesa v provedení ATEX

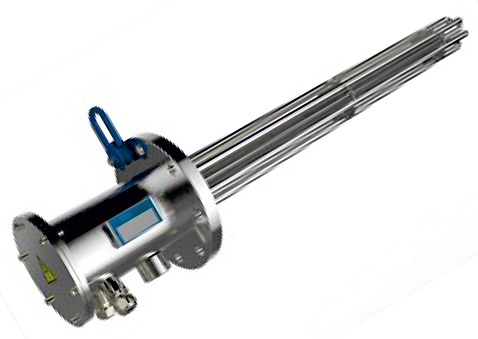

H.04.B - typ FP přírubová

Topná tělesa v provedení ATEX

Ke stažení

Popis

  • topné tyče: Incoloy 800, Inconel 625, nerez 17346/1.4401, 17 349/ 1.4404, 17 248/ 1.4541
  • příruba : nerez 17 344/1.4401, 17 349/1.4404
  • Atex certifikát dle normy ATEX EX 11 2 G/D

Oblast použití

  • petrochemický
  • strojírenství
  • energetika
  • ohřev pohonných hmot
  • povrchové úpravy

Technické parametry

  • výkon: do 1000kW
  • napětí: 48V - 690V
  • průměr příruby: 150 - 1000mm
  • krytí: IP 66/IP 67
  • teplotní třída: T1÷T6
  • teplota okolí: -60 + 70°C
  • max. ponorná délka: 3665mm

Specifikace

Přírubová topná tělesa jsou navržena pro ohřev statických či proudících tekutin v nádržích nebo v potrubí, které slouží pro dopravu specifického media.

Design těles vždy zohledňuje individuální požadavky zákazníka na základě kterých je definován: měrný výkon a počet topných článků, vlastnosti příruby, maximální teplota pláště s přesnou definicí „tepelné bezpečnosti“ a v návaznosti na to použití specifických konstrukčních materiálů s odpovídající prostorovou dimenzí topných článků. Provedení přírubových ohřívačů s vyměnitelnými vnitřními vložkami v Ex provedení - jednovrstvé. Toto řešení obzvláště oceníte v případě topných olejů a žíravých kapalin. Ohřívače s topnicemi připevněnými k přírubě pomocí závitových tvarovek s šroubovou hlavou torx. Výhoda tohoto řešení (s pouzdrem, které je umístěné v odstupu od příruby) spočívá v tom, že eventuální únik procesní tekutiny je rozptýlen do vnějšího prostředí nikoliv do elektrického terminálu.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
