Manometr diferenční 702.01./5591

B.1.23. - průměr 100mm 2x spodní přípoj

Manometr diferenční 702.01./5591

Ke stažení

Popis

  • pouzdro odlitek GD-AISi 12(Cu) 3.2982
  • průzor sklo, bezpečnostní sklo
  • přípoj 2x spodní vnitřní nebo vnější
  • měřící mechanismus: nerez ocel
  • těsnění: FPM/FKM

Oblast použití

  • topenářství
  • vzduchotechnika
  • energetika
  • petrochemický průmysl
  • lehký průmysl a ostatní

Technické parametry

  • průměr: 100mm
  • měřící rozsahy - diferenční tlak: 0-0,25...0-25bar
  • max. statický tlak: 25bar
  • připojovací závity: 2x G1/4, vnitřní nebo vnější
  • třída přesnosti: 2,5% pro diferenční tlak, 4% pro statický tlak
  • krytí: IP 65

Specifikace

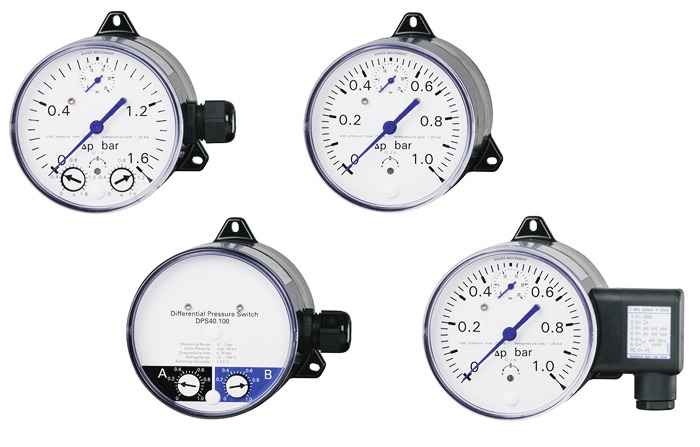

Manometry diferenční typ 702.01./5591 jsou univerzální diferenční manometry s vestavěným zobrazovačem statického tlaku. Jsou vyrobeny v souladu s normou EN 837-3. Diferenční manometry 701.01./5591 lze použít na měření tlaků kapalin, par a plynů, které nepůsobí korozivně na slitiny mědi a jejich viskozita umožňuje měření pomocí měřícího mechanismu nerez tř. 1.4305. Nejčastější využití diferenčních manometrů 702.01./5591 je na filtračních jednotkách, tlakových pumpách a všude tam, kde je třeba sledovat statický i diferenční tlak.

Manometry diferenční jsou dodávány ve velikosti d=100mm. Teplota okolí je -10 až 70°C, teplota média Tmax 90°C. Další možnosti provedení dle individuálního požadavku - spínací kontakty, speciální provedení stupnice, připojovací závity atd.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
