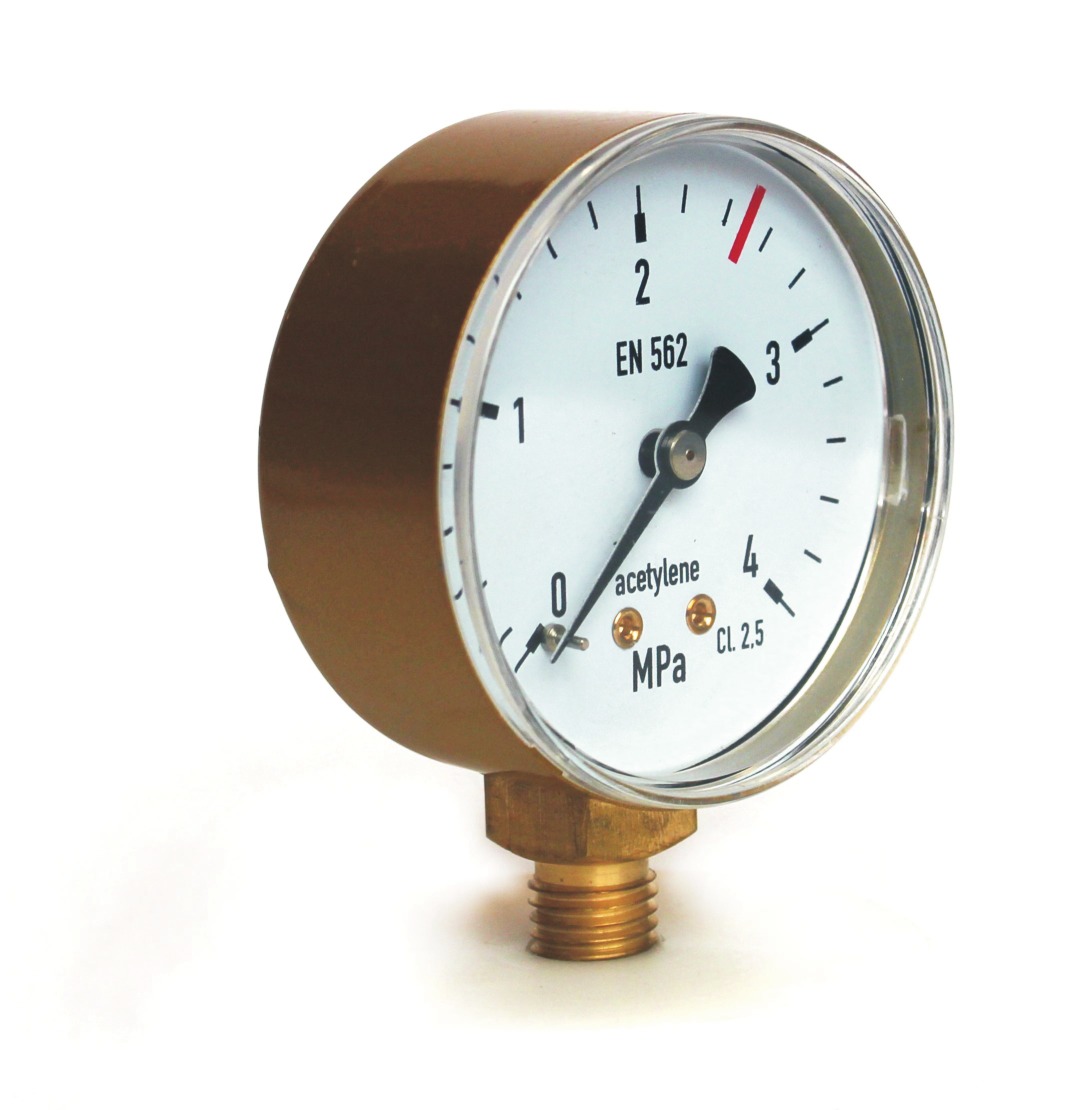

Manometr svářecí 404

B.1.39. - průměr 63mm spodní a zadní přípoj

Ke stažení

• Technický list

Popis

• pouzdro kovové s přetlakovým otvorem
• průzor akrylát,dvojnásobný lem
• přípoje spodní, zadní CuZn a slitiny mědi
• měřící mechanismus CuZn a slitiny mědi

Oblast použití

• rozvody technických plynů
• skladování technických plynů
• redukční ventily

Technické parametry

• průměr: 63mm
• měřící rozsahy: 0-100, 160, 250, 400, 600kPa 0-1; 1,6; 2,5; 4; 6; 10; 16; 25; 31,5; 40MPa
• stupnice: Pa, bar
• připojovací závity: G1/4, M12x1,5 (G1/8, G1/2, M10x1)
• třída přesnosti: 2,5%

Specifikace

Manometry svářecí 404 jsou vyrobeny v souladu s normou EN562. Nejčastěji se používají pro jednoduché měření tlaku technických plynů, které vyžadují kyslíkovou čistotu, a které nepůsobí korozivně na slitiny mědi a jejich viskozita umožňuje měření pomocí měřícího mechanismu s bourdonovým perem. Svářecí manometry jsou vhodné pro měření technických plynů (acetylen, oxygen). Dodávají se v provedení pro technické plyny nebo univerzálním provedení (NEUTRAL). Teplota okolí je -40 až 60°C, maximální teplota média Tmax 60°C. Další možnosti provedení dle individuálního požadavku - speciální provedení stupnice, připojovací závity, atd.
