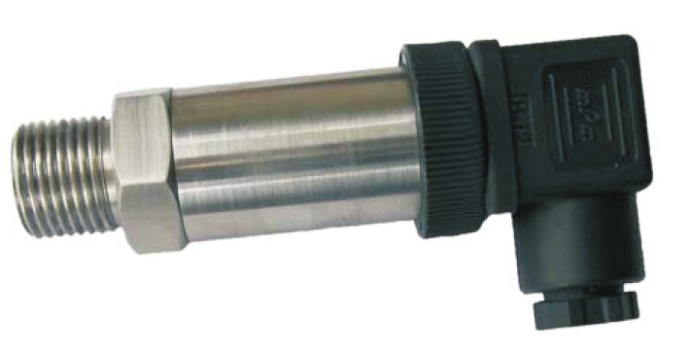

Převodník tlaku pro vysoké tlaky řady THPB7, THIPB7 (HART)

B.2.05.

Převodník tlaku pro vysoké tlaky řady THPB7, THIPB7 (HART)

Ke stažení

Popis

  • vysoká přesnost, vysoká těsnost
  • široký rozsah použítí, dlouhá životnost
  • dlouhodobá stabilita
  • odolnost proti korozi, otěru, proti nárazu

Oblast použití

  • hutnický průmysl
  • energetika
  • hydraulika
  • chemický průmysl
  • zdravotnictví

Technické parametry

  • měřící rozsahy: 0-10 ... S000bar
  • výstupní signál: 4-20mA, 0-5V, 0-l0V, l-SV, 4-20mA HART/THIPB7
  • připojení: G1/4 (G1/2, M20x1,S, M22x1,S)
  • napájecí napětí: 12-36V DC
  • třída přesnosti: 0,l%FS; 0,25%FS; 0,S%FS (standard)
  • typy tlaků: relativní, absolutní

Specifikace

Převodník tlaku THPB7 využívá pokročilé kovové fólie jako snímací prvek. THPB7 využívá Wheatstone mostu k převedení tlakové zátěže na mV elektrického signálu, který je následně převeden do standardního výstupu. Vzhledem k tomu, že tento snímací systém je velmi malý, lze jej využít v odlišných provedeních a to buď s čelní membránou nebo s otevřeným přípojem. Válcové pouzdro převodníku je vyrobeno z nerezavé oceli, včetně procesního připojení. THPB7 je plně testován na počítači a laserem nastaven na nulu s citlivostí v širokém teplotním rozsahu. Mezi přednosti převodníku patří integrovaná konstrukce, pevné a robusní provedení, vysoká přesnost a dlouhodobá stabilita. THPB7 je především určen pro měření středních a vysokých tlaků až do SOOObar. THPB7 je vhodný pro měření tlaku ve většině průmyslových aplikací, je široce používán pro měření tlaků v chemickém průmyslu, hutnictví, energetice, hydraulice, zdravotnictví atd.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
