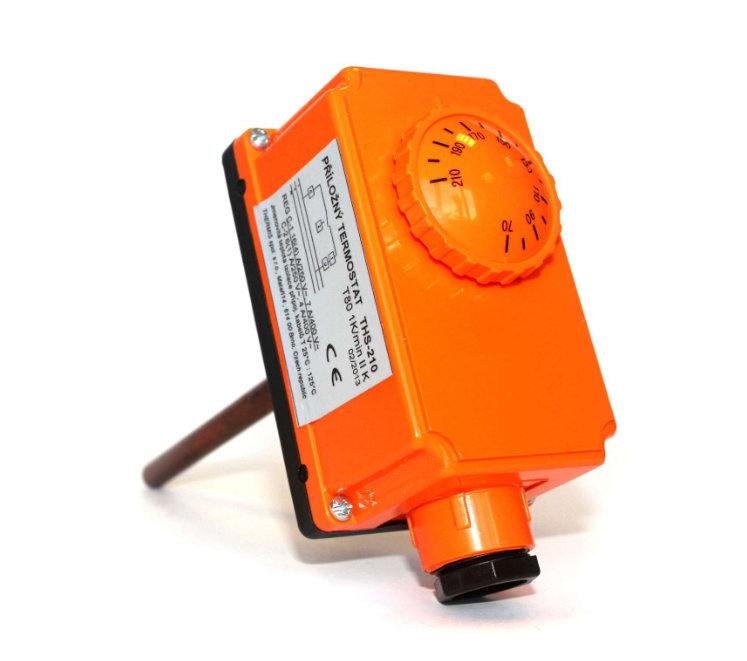

Termostat zakrytovaný stonkový řady THS, DTHS
C.1.17.
Popis
- provedení: stonkové, volně přístupná regulace
- montáž: jímka D8mm se závitem G1/2
- kontakty: spínací nebo rozpínací
- reset vratné pojistky: automatický reset t 20°C, manuální reset
Technické parametry
- teplotní rozsah: 0-90°C (THS 90) 40/70-210°C (THS 210) 0-70°C (DTHS 70) 30-90°C (DTHS 90)
- regulační rozsah pojistky DTHS: 90, 70-90, 110, 90-110°C
- teplotní diference THS: 5 K
- délka stonku: 100-300mm (THS)
- 105-200mm (DTHS)
- zatížení kontaktů: C-1=16(4)A/250V~, 7A/400V~ (THS 90, 210), 16A/250V (DTHS 70/90)
- krytí: IP 40 (THS), IP 44 (DTHS)
Specifikace
Stonkové termostaty THS 90/210 jsou určeny k ovládání elektrického zařízení v závislosti na teplotě měřeného média. montáž se provádí do topného systému pomocí měděné ochranné jímky se závitem G1/2. Pro utěsnění spoje se používá vhodný těsnící materiál, nejlépe teflonová páska. Maximální přípustný tlak na jímku je 10bar (1 MPa). Vyrábí se v široké skále teplotních rozsahů. Standardní délka stonku je 100mm (popř. 200, 300mm).
Stonkové termostaty DTHS 70/90 s vratnou pojistkou jsou určeny pro regulaci teploty v kapalném a jiném prostředí, kde při poruše termostatu automaticky vypne okruh termostatová pojistka, která je součástí tohoto zařízení. Pojistka zde výhradně Slouží jako bezpečnostní ochranný prvek, který se dá manuálně sepnout po oddělání krytu, nebo se může zvolit automatický reset s t 20°C.
