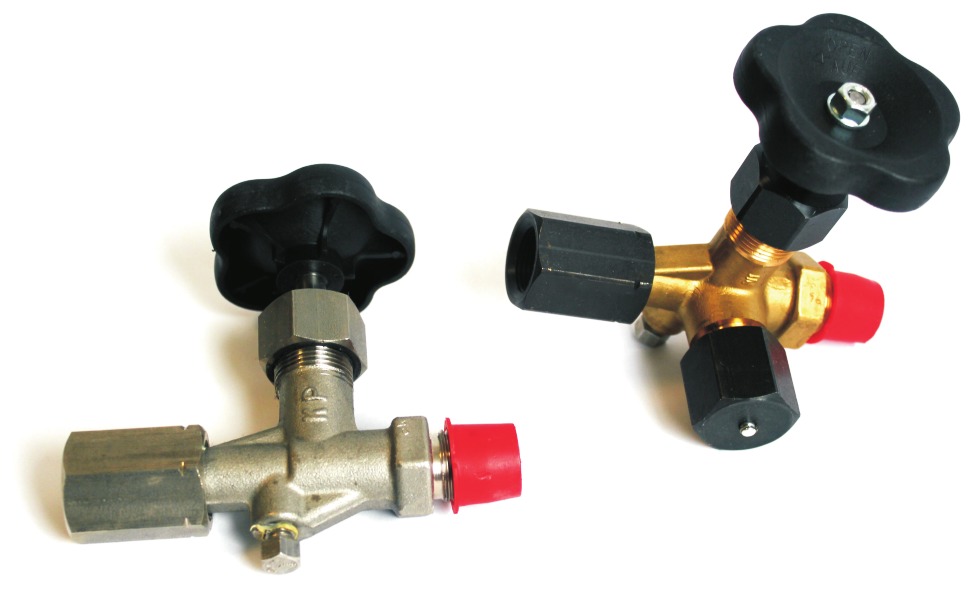

Ventil tlakoměrový

E.02. - dvojcestný, trojcestný PN 250-630

Popis

  • materiál těla- mosaz 42 3223, ohnivzdorná ocel 15 028 nerez 17 027 nerez ocel austenitická 17 348/1.4571
  • materiál ovládacího kolečka ­ teploodolný plast
  • materiál přípoje ­ uhlíková ocel
  • odvzdušňovací otvor
  • zkušební přípoj

Oblast použití

  • topenářství
  • vzduchotechnika
  • plynárenský průmysl
  • energetika
  • chemický průmysl
  • potravinářský průmysl

Technické parametry

  • připojovací závit- M20x1,5, G1/2
  • PN 63MPa
  • Tmax 525°C
  • zkušební přípoj M20x1,5L (137517.B)

Specifikace

Ventily tlakoměrové čepové s nátrubkovou přípojkou, vyrobeny v souladu s normou ČSN 137517 a EN 837-2, jsou určeny jako speciální regulační armatura k tlakoměrům s plochým těsněním, pro pracovní tlaky a teploty, které jsou uvedeny v tabulce. použití je omezeno druhem, teplotou a koncentrací provozní tekutiny. Těleso je kované. Na vstupní straně má závitový čep, upravený na ploché těsnění. Na výstupní straně má nátrubkovou přípojku pro připojení tlakoměru. Ventil trojcestný je opatřen bočním vývodem pro připojení kontrolního tlakoměru. Pro uvolnění tlaku v tlakoměru po uzavření ventilu Slouží odvzdušňovací šroub. Tlakoměrový ventil je možno montovat v jakékoliv poloze.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
