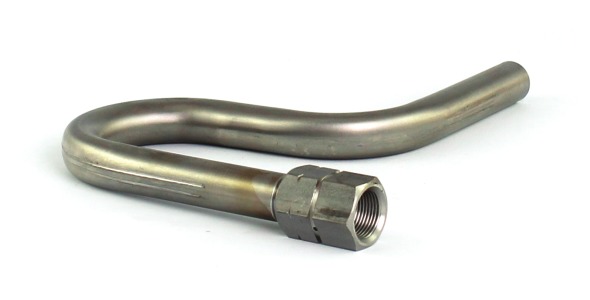

Kondenzační smyčka

E.03. - ČSN 137530, PN 250

Popis

  • provedení: A - zahnutá čepová B - zahnutá k přivaření C - stočená čepová D - stočená k přivaření
  • materiál: konstrukční ocel uhlíková 11 523, korozivzdorná ocel 17 027 individuální
  • montáž: do libovolné polohy
  • dodáváno včetně právo/levé přípojky

Oblast použití

  • topenářství
  • petrochemický průmysl
  • energetika

Technické parametry

  • připojovací závity - M20x1,5, G1/2
  • Tmax 300(400)°C
  • PN 25MPa

Specifikace

Kondenzační smyčky jsou vyrobeny v souladu s normou EN837-2. Kondenzační smyčky se používají k připojení a ochraně tlakoměrů před škodlivými účinky nebo vysokou teplotou měřeného média, pro pracovní tlaky a teploty. Jsou dodávané v provedení zahnutá smyčka čepová nebo k přivaření, a stočená smyčka čepová nebo k přivaření. Provedení se volí dle potřeby kondenzace a montážní polohy, materiály uhlíková ocel nebo nerezová ocel (17 027). Na přání lze dodat smyčky z mnoha dalších materiálů, většinou z dostupné nerezové oceli a dalších tříd oceli 11, 12, 15 a oceli skupiny PG. Kondenzační smyčky jsou zkoušeny dle ČSN 13 3060, část 2 pouze vodou na těsnost a nepropustnost.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
