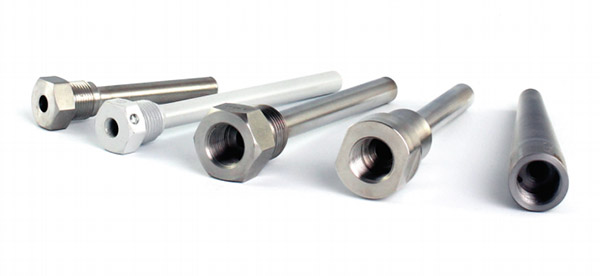

Jímka teploměrová standardní

A.1.14. - délky od 50mm až 1505mm PN 6, 25, 40

Ke stažení

• Technický list

Popis

• materiály: ocel, mosaz, měď, nerez a ostatní kovy, další možné povrchové úpravy
• upevňovací závity - vnitřní, vnější
• procesní připojovací závit
• upevnění stonku pomocí bočního šroubu, převlečené matice nebo vnějšího závitu na stonku

Oblast použití

• topenářství a sanitární technika
• tepelné hospodářství, energetika
• potravinářský průmysl
• chemický průmysl
• hydraulika

Technické parametry

• délky standardních jímek: 50, 65, 105, 165, 255, 405, 635, 1005, 1505mm, individuální
• d-vývrtu: 9; 12mm
• závity: M20x1,5, G1/2, 1/2NPT, individuální
• PN 6 -ocelová lakovaná, mosaz/ měď, PN 25 nerez vícedílná, PN 40 jednodílná

Specifikace

Teploměrové jímky jsou určeny k ochraně stonků všech druhů teploměrů technických, kotlových a tlakových teploměrů, především ve středně náročných a náročných podmínkách.

Jímky se používají tam, kde je zapotřebí uzavřít tlakový systém nebo tam kde by mohlo dojít k poškození stonku/čidla teploměru.

Výběr provedení je nutné vždy volit podle konkrétní aplikace

STANDARDNÍ s upevňovacím šroubem, dle DIN 43 722 forma 5 a 6, dle DIN 43 722 forma 8 a 9
