Magnetickoindukční průtokoměry
F.13. - DN 10... DN 1000
Popis
- materiál konstrukce: svařovaná ocel
- průtočná trubice: nerez ocel
- připoj. příruba a kryt snímače: uhlíková (nerez.) ocel
- montážní spojení: přírubové DIN, BS, ANSI
- směr průtoků: oboustranné měření
- světlost: DN 10... DN 1000
- teplota prostředí: -20+50°C
Oblast použití
- vodárenství
- petrochemický průmysl
- strojírenství a stavebnictví
- farmaceutický průmysl
- potravinářství
Technické parametry
- zobrazení veličin: pouze exter. indikátorem, řídícím systémem, PC
- analog. výstup: 4/0-20mA, obecně nastavitelný v rozsahu 0-30mA/300 Ohmů
- frekvenční výstup: okamžitý průtok (0-2kHz)/ max. 30V/50mA DC
- binární výstup s režimy (relé): bezindukční zátěž 30V/2A DC; 125V/0,5A AC
- komunikační výstup: sí LONWORKS, protokol LonTalk
- napájení: 24V/500mA DC
- kabelové vývodky: 2ks PG 11
- přesnost měření: 0,5% z měřené hodnoty v rozsahu 10-100% Qmax
Specifikace
Řídící jednotka integrovaná v tělese snímače - bez displeje. Svařovaná ocelová konstrukce. Neobsahuje vestavěné prvky uvnitř měrné trubice. Stupeň krytí IP 65/NEMA 3 všechny snímače jsou vyráběny podle mezinárodních standardů. Široký výběr přírub (DIN, BS, ANSI...). Provedení přírubové nebo se sroubením. Nastavitelná filtrace měření a potlačení malých průtoků.

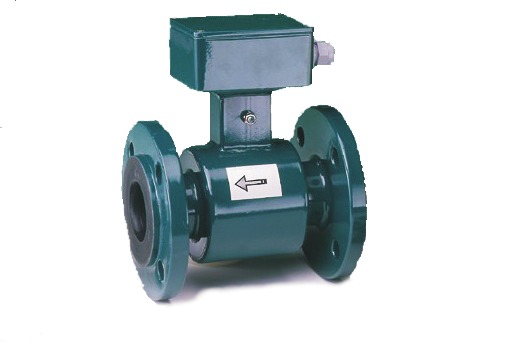

Standardní snímač, Kompaktní provedení, Oddělené provedení
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
