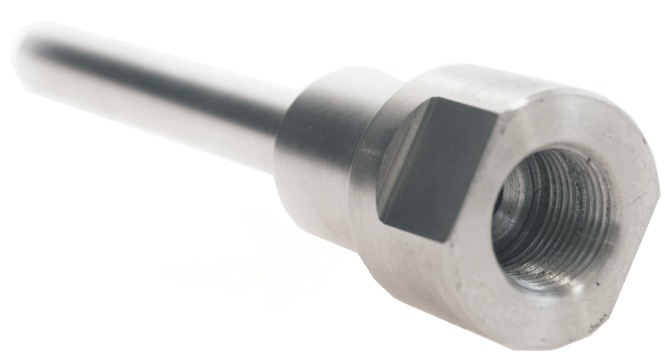

Jímka teploměrová pro vysoké parametry

A.1.14.b - délky od 50mm až 1505mm PN 25 až neomezeně

Ke stažení

• Technický list

Popis

• materiály: 11 353, 11523, 15 128, 17 248, 17 348 individuální
• upevňovací závity - vnitřní, vnější
• procesní připojovací závit
• navařovací kužel DIN/ČSN
• provedení příruby dle DIN/ČSN

Oblast použití

• topenářství a sanitární technika
• tepelné hospodářství, energetika
• potravinářský průmysl
• chemický průmysl
• hydraulika

Technické parametry

• délky standardních jímek: 50, 65, 105, 165, 255, 405, 635, 1005, 1505mm, individuální
• d-vývrtu: 3,5; 5; 7; 9; 12; 14mm
• závity: M14x1,5, M18x1,5, M20x1,5, M27x2, M33x2, G1/2, G3/4, G1, 1/2NPT, 1NPT, individuální

Specifikace

• Dle DIN 43 722
• Dle ON 027210
• Dle ON 027212
• Dle ON 027215
• Dle ON 027217
• Návarek
