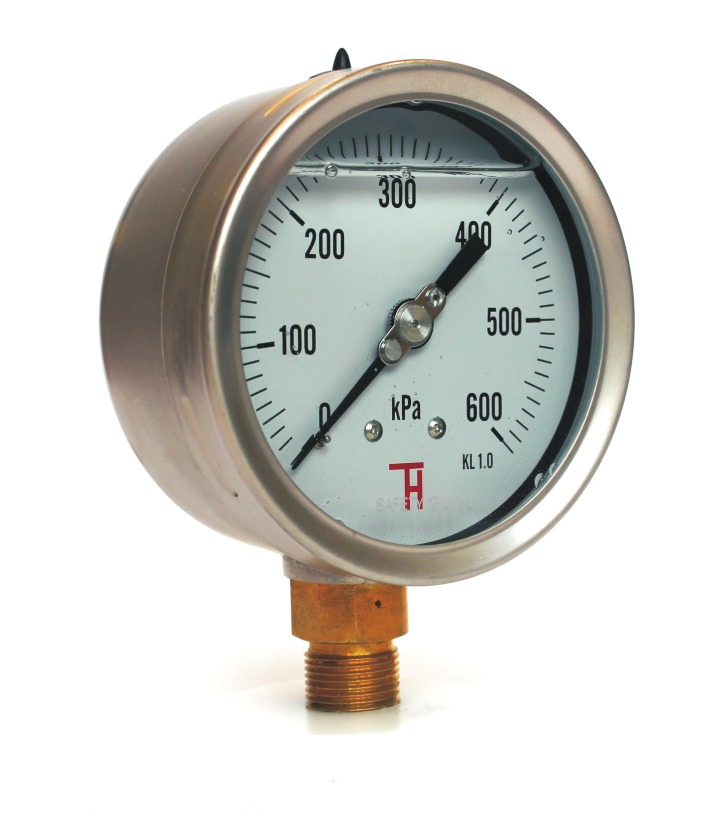

Manometr otřesuvzdorný 384/322G

09. - průměr 100mm spodní a zadní přípoj,plněné glycerínem

Popis

  • pouzdro bajonet/zapouzdřené nerezové 17 240/1.4301
  • průzor bezpečnostní sklo/akrylát
  • přípoje 384 (spodní); 322G (zadní) CuZn a slitiny mědi
  • měřící mechanismus CuZn a slitiny mědi

Oblast použití

  • topenářství
  • vzduchotechnika
  • hydraulika
  • strojírenský průmysl
  • petrochemický průmysl

Technické parametry

  • průměr: 100mm
  • měřící rozsahy: 0-60, 100, 160, 250, 400, 600kPa 0-1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160...700MPa
  • stupnice: Pa, bar, bar/psi, individuální
  • připojovací závity: G1/2 (M20x1,5, NPT)
  • třída přesnosti: bajonet 1%, zapouzdřený 1,6%
  • provedení: manometr, manovakuometr, vakuometr

Specifikace

Manometry otřesuvzdorné 384/322G jsou vyrobeny v souladu s normou EN837-1. Nejčastěji se používají pro jednoduché měření tlaku kapalin, par a plynů, které nepůsobí korozivně na slitiny mědi a jejich viskozita umožňuje měření pomocí měřícího mechanismu s bourdonovým perem. Otřesuvzdorné manometry s vodotěsným pouzdrem jsou určeny do těžších podmínek, kdy na manometr působí vibrace, vlhkost a jiné ztěžující podmínky. Jsou odolné vůči vibracím, otřesům a tlakovým rázům, proti kterým jsou vybaveny tlumiči tlakových rázů. Manometry jsou dodávané v provedení se zapouzdřeným nebo bajonetovým pouzdrem. Teplota okolí je -40 až 60°C, teplota média Tmax 80°C. Další možnosti provedení dle individuálního požadavku - speciální provedení stupnice, připojovací závity, ručička max. tlaku, vlečná ručička atd.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
