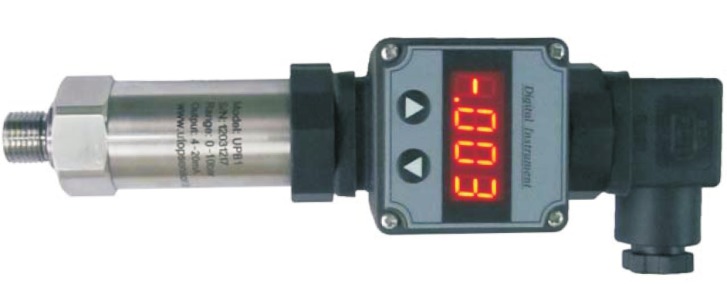

Převodník tlaku standardní řady THPB1, THIPB1 (HART)

13.

Ke stažení

• Technický list

Popis

• kompletní konstrukce z nerezavé oceli
• vhodné pro měření nízkého tlaku a podtlaku
• automat. testování, laserové nastavení nuly
• odolnost proti vysokofrekvenčním rázům, odolnost proti rušení odolnost proti korozi, opotřebení, nárazu
• ochrana proti obrácené polaritě, přepěťová ochrana, proudová ochrana
• materiál přípoje: 17248/1.4541
• materiál membrány: 17348/1.4571

Oblast použití

• chemický průmysl
• hydrologie
• energetika
• hutnictví

Technické parametry

• měřící rozsahy: -1-0 ... 0,l-1000bar
• výstupní signál: 4-20mA; 0-5V; 0-lOV; l-SV; 0,5-4,SV; 4-20mA HART/THIPB1
• připojení: G1/2 (G1/4, M12x1,S, M20x1,S, 1/2NPT)
• napájecí napětí: 12-36V DC
• třída přesnosti: 0,l%FS; O,25%FS (standard); O,5%FS
• typy tlaků: relativní, absolutní

Specifikace

Převodník tlaku THPB1 pracuje na základě piezo-rezistentní technologie, jako snímací prvek je použita nerezavá membrána. Válcové pouzdro převodníku je vyrobeno z nerezavé oceli, včetně procesního připojení.

THPB1 je plně testován na počítači a laserem nastaven na nulu s citlivostí v širokém teplotním rozsahu.

Mezi přednosti převodníku patří integrovaná konstrukce, pevné a robustní provedení, vysoká přesnost a dlouhodobá stabilita.

THPB1 je vhodný pro měření tlaků ve většině průmyslových aplikací, je široce používán pro měření tlaků v chemickém průmyslu, hutnictví, energetice, hydrologii atd.
