Topná tělesa pro ohřev kapalin

22. - výkon 500W - 50 000 W ohřev vody a podobných kapalin

Popis

  • materiál příruby: ocel včetně gumového těsnění, ocel pozinkovaná, mosaz niklováno/nerez, nerez 17 240/1.4301; 17 346/1.4401
  • materiál tyčí: měď -niklováno/nerez, nerez 17 240/1.4301; 17 346/1.4401

Oblast použití

  • elektrospotřebiče ­ bojlery, pračky, myčky nádobí, elektrokotle, olejové radiátory, teplovodní radiátory, rychlovarné konvice, kávovary, fritézy,
  • potravinářský průmysl a gastronomie - ohřívače vody, ohřev různých varných nádob, parní komory, fritézy a fritovací zařízení,
  • doprava a průmysl ­ ohřev chladících kapalin a převodových olejů v motorových vozidlech během zimního provozu.

Technické parametry

  • výkon: 500-50 000W
  • napájení: 110, 230, 400, 480V, individuální
  • IP krytí: IP 00 - IP 68

Specifikace

Topná tělesa určená pro ohřev vody a podobných kapalin bez nebezpečí karbonizace média na povrchu tělesa. Skládají se z topných tyčí upravených do požadovaného tvaru a z upevňovací příruby dle aplikace a užití. Nejčastěji používané materiály topných tyčí jsou měď, měď s povrchovou úpravou, různé třídy nerez oceli, poteflonování. Pro příruby jsou využívány materiály mosaz, ocel a různé třídy nerez ocelí. zatížení topných tyčí závisí na proudění kapaliny a nejčastěji se pohybuje v rozmezí 6-9W/cm2, dle konkrétní aplikace jsou možné úpravy jak na vyšší tak i nižší zatížení. Napájení topných tyčí je možné zvolit téměř jakékoliv dle požadavku zákazníka 110V, 230V, 400V, 480V, 500V. Dle požadavku zákazníka lze dodávat topná tělesa s individuálními úpravami: atypické provedení tvaru topných tyčí, individuální připojené příruby, změny materiálů či povrchových úprav.


Topné těleso paticové Typ: 5107; 14006950; 16.xxx

Specifikace:

Topné těleso je složeno z topné tyče připevněné k přírubě oválného tvaru. Vývody jsou opatřeny plochými kolíky. Je určeno pro přímý ohřev vody v el. ohřívačích vody, při provozu musí být neustále ponořeno až po přírubu. Upevnění se provádí závitovým kolíkem M6, utěsnění pomocí gumového těsnění, které je součástí příruby.

Popis:

  • topné tyče: měď - niklováno
  • příruba: mosaz ­ niklováno, včetně gumového těsnění
  • PN: 6bar

Topné těleso závitové Typ: 5101 / 5102; 14010970; 40.xxx

Specifikace:

Topné těleso je složeno z 1 topné větve, připevněné k mosazné hlavici (M48x2/ G6/4"). Topná větev je ukončena připojovacími svorkami se šrouby M4, které slouží pro připojení přívodního kabelu. Je určeno pro přímý ohřev vody a podobných kapalin (bojlery), při provozu musí být ponořeno neustále po hlavici. K utěsnění příruby se závitem se doporučuje měděné, klingeritové nebo jiné odpovídající těsnění pod závit.

Popis:

  • topné tyče: měď - niklováno
  • příruba: mosaz ­ niklováno,
  • PN: 6bar

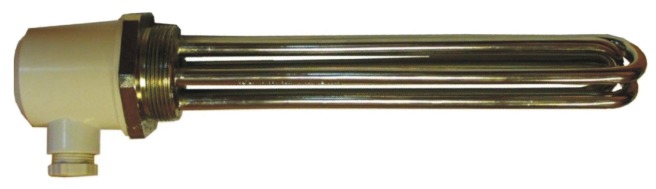

Topné těleso závitové IP 44 Typ: 5144; 14011900; 40.xxx

Specifikace:

Topné těleso je složeno ze tří topných větví tvaru U připevněných k mosazné hlavici s víkem (krytí IP 54) s el. průchodkou PG13,5. 5144/1 1401190091

Upevňovací šesti hran příruby je velikost OK 65. Je určeno pro přímý ohřev vody a podobných kapalin v ohřívačích vody, elektrokotlech apod. Při provozu musí být ponořeno neustále až po hlavici ve vodě.

Popis:

  • topné tyče: měď - niklováno/nerez
  • příruba: mosaz ­ niklováno/nerez
  • PN: 10bar
  • atypické úpravy: individuální přípoje

clamp, příruby dle DIN, odlišné závity atd. úprava topných tyčí ­ délka, tvar, průměr, povrchová úprava el. zapojení ­ změna napětí, napájení


Topné těleso pračkové Typ: 14089; 02.xxx

Specifikace:

Topné těleso určené pro přímý ohřev vody v automatických pračkách. Pro jeho instalaci slouží plochooválný otvor 18x70, utěsnění se provede pomocí jedné matice M8. Topná větev je měděná nebo nerezová. Během provozu musí být neustále ponořeno.

Popis:

  • topné tyče: měď - niklováno/nerez
  • příruba: ocel včetně gumového těsnění
  • PN: 6bar
  • možnost individuálních úprav: délka, tvar, výkon

Topné těleso pračkové průmyslové Typ: 309/989; K048,052

Specifikace:

Topné těleso je určeno pro přímý ohřev vody v průmyslových pračkách, má dvě topné větve ve tvaru U v jedné přírubě s pryžovým těsněním, určené do otvoru 70x18mm. Utěsnění se provede pomocí jedné matice M8. Topná větev je měděná nebo nerezová. Během provozu musí být neustále ponořeno. Topná tělesa se zapojují na jmenovité napětí podle schématu zapojení zařízení, pro která jsou určena.

Popis:

  • topné tyče: měď - niklováno / nerez
  • příruba: ocel včetně gumového těsnění
  • PN: 6bar
  • možnost individuálních úprav: délka, tvar, výkon

Topné těleso pro myčky nádobí Typ: 14520

Specifikace:

Topné těleso určené do myček nádobí vyráběných podnikem ALBA Hořovice. Materiál topných větví - nerez, příruba je mosazná.

Popis:

  • nerez
  • příruba: mosaz
  • PN: 6bar

Přírubové topné těleso do 15 000W Typ 14063 / 4034 7 500-15 000W

Popis:

  • ocelový kryt svorkovnice IP 42
  • topné tyče: měď, ocel, nerez 17 240/1.4301; 17 346/1.4401
  • příruba: ocel pozinkovaná, nerez 17 240/1.4301; 17 346/1.4401
  • příruba DIN 2501, EN 1092-1, ANSI B16,5, individuální

Oblast použití:

  • energetika
  • strojírenství
  • potravinářský průmysl
  • farmaceutický průmysl
  • automobilový průmysl

Technické parametry:

  • výkon: 7 500, 9 000, 12 000, 15 000W, individuální
  • napájení 120, 230, 400, 480, 500V
  • atypické úpravy: zvýšení IP krytí, vestavěné el. ovládání,
  • ovládání vestavěným termostatem, limitní spínače atd.
  • individuální úpravy délky, tvaru topných tyčí

Specifikace:

Topná tělesa jsou určena pro přímý ohřev vody a podobných kapalin. Topná tělesa musí být při provozu komplet ponořená v kapalině. Max. přípustný tlak je 1MPa. Topná tělesa s ponornou délkou delší než 700mm je vhodné podepřít. Přírubová topná tělesa se skládají z ocelové / nerezové příruby (dle DIN 2501, EN 1092-1, ANSI B16,5/ popřípadě dle požadavku) a tří topných tyčí. Keramická svorkovnice je kryta ocelovým krytem s el. průchodkou GP21/18, zajišťující IP 42.


Přírubové topné těleso do 50 000W Typ 14071 / 4407 15 000-50 000W

Popis:

  • ocelový kryt svorkovnice IP 44
  • topné tyče: měď, ocel, nerez 17 240/1.4401; 17 346/1.4403
  • příruba: ocel pozinkovaná, nerez 17 240/1.4401; 17 346/1.4403
  • příruba DIN 2501, EN 1092-1, ANSI B16,5, individuální

Oblast použití:

  • energetika
  • strojírenství
  • potravinářský průmysl
  • farmaceutický průmysl
  • automobilový průmysl

Technické parametry:

  • výkon: 15 000, 18 000, 24 000,
  • 30 000, 50 000W, individuální
  • napájení 120, 230, 400, 480, 500V
  • atypické úpravy: zvýšení IP krytí, vestavěné el. ovládání, ovládání vestavěným termostatem, limitní spínače atd.
  • individuální úpravy délky, tvaru topných tyčí
  • tlakové zatížení: PN 0,6 / 1,0 / 2,5 / 6,4MPa

Specifikace:

Topná tělesa jsou určena pro přímý ohřev vody a podobných kapalin. Topná tělesa musí být při provozu komplet ponořená v kapalině. Max přípustný tlak je do 6,4MPa. Topná tělesa s ponornou délkou delší než 700mm je vhodné podepřít. Přírubová topná tělesa se skládají z ocelové / nerezové příruby (dle DIN 2501, EN 1092-1, ANSI B16,5/ popřípadě dle požadavku) a tří topných tyčí. Keramická svorkovnice je kryta ocelovým krytem s el. průchodkou GP36/28, zajišťující IP 42.

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
