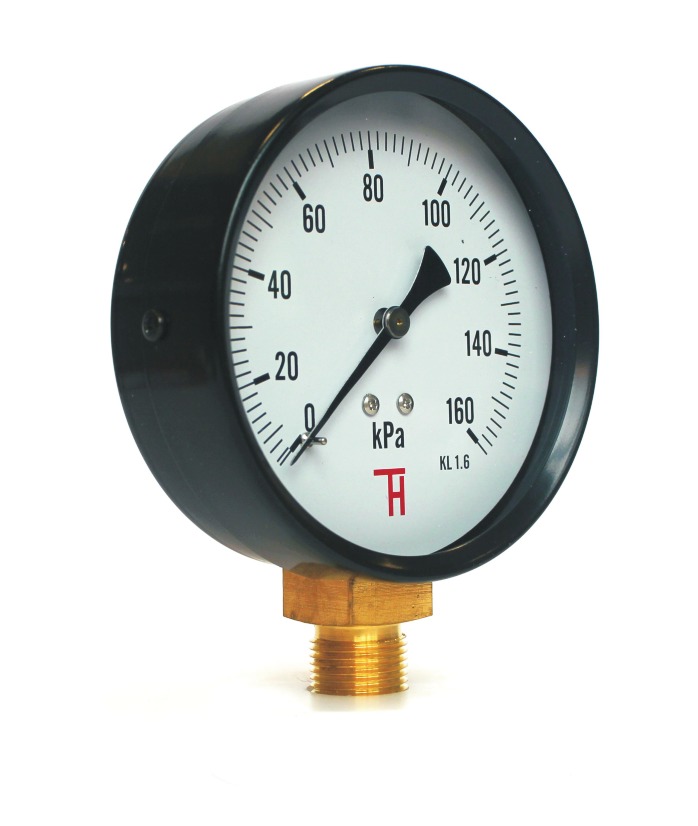

Manometr standardní 312/322

B.1.06. - průměr 100mm spodní a zadní přípoj

Ke stažení

• Technický list
• 3D Výkres

Popis

• pouzdro kovové
• průzor sklo
• přípoje 312 (spodní), 322 (zadní) CuZn a slitiny mědi
• zadní/přední příruba
• měřící mechanismus CuZn a slitiny mědi

Oblast použití

• topenářství
• vzduchotechnika
• pneu-systémy
• kontrolní systémy
• hydraulika

Technické parametry

• průměr: 100mm
• měřící rozsahy: 0-60, 100, 160, 250, 400, 600kPa 0-1; 1,6; 0-2,5; 4; 10; 16; 25; 40; 60MPa -0,1+2,4; -0,1+1,5; -0,1+0,9MPa, -100+500; -100+300; -100+150; -100+150kPa
• stupnice: Pa, bar, individuální
• připojovací závity: M20x1,5, G1/2 (G3/4, M12x1,5)
• provedení: manometr, manovakuometr, vakuometr
• třída přesnosti: 1,6%
• speciální provedení stupnice

Specifikace

Manometry standardní 312/322 jsou vyrobeny v souladu s normou EN837-1. Nejčastěji se používají pro jednoduché měření tlaku kapalin, par a plynů, které nepůsobí korozivně na slitiny mědi a jejich viskozita umožňuje měření pomocí měřícího mechanismu s bourdonovým perem. Manometry standardní jsou vhodné do podmínek, kde nejsou kladeny vysoké nároky na manometr. Teplota okolí je -40 až 60°C, teplota média Tmax 80°C.

Další možnosti provedení dle individuálního požadavku - speciální provedení stupnice, připojovací závity, vlečná ručička, ručička max. tlaku atd.
