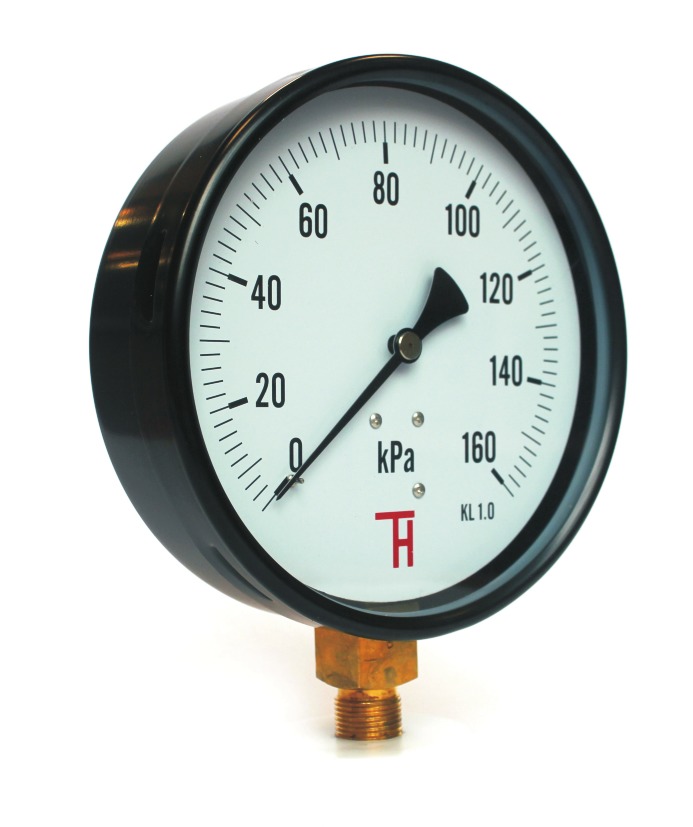

Manometr standardní 313/323
B.1.07. - průměr 160mm spodní a zadní přípoj
Popis
- pouzdro kovové bajonetové
- průzor sklo
- přípoje 313 (spodní), 323 (zadní) CuZn a slitiny mědi
- zadní/přední příruba
- měřící mechanismus CuZn a slitiny mědi
Oblast použití
- topenářství
- vzduchotechnika
- pneu-systémy
- kontrolní systémy
- hydraulika
Technické parametry
- průměr: 160mm
- měřící rozsahy: 0-60, 100, 160, 250, 400, 600kPa 0-1; 1,6; 2,5; 4; 10; 16; 25; 40; 60; 100MPa -0,1+2,4; -0,1+1,5; -0,1+0,9MPa -100+500; -100+300; -100+150; -100-0kPa
- stupnice: Pa, bar, individuální
- připojovací závity: G1/2, M20x1,5
- provedení: manometr, manovakuometr, vakuometr
- třída přesnosti: 1% (313); 1,6% (323)
- speciální provedení stupnice
Specifikace
Manometry standardní 313/323 jsou vyrobeny v souladu s normou EN837-1. Nejčastěji se používají pro jednoduché měření tlaku kapalin, par a plynů, které nepůsobí korozivně na slitiny mědi a jejich viskozita umožňuje měření pomocí měřícího mechanismu s bourdonovým perem. Manometry standardní jsou vhodné do podmínek, kde nejsou kladeny vysoké nároky na manometr.
Maximální teplota okolí je -40 až 60°C, teplota média Tmax 80°C.
Další možnosti provedení dle individuálního požadavku - speciální provedení stupnice, připojovací závity, vlečná ručička, ručička max. tlaku atd.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
