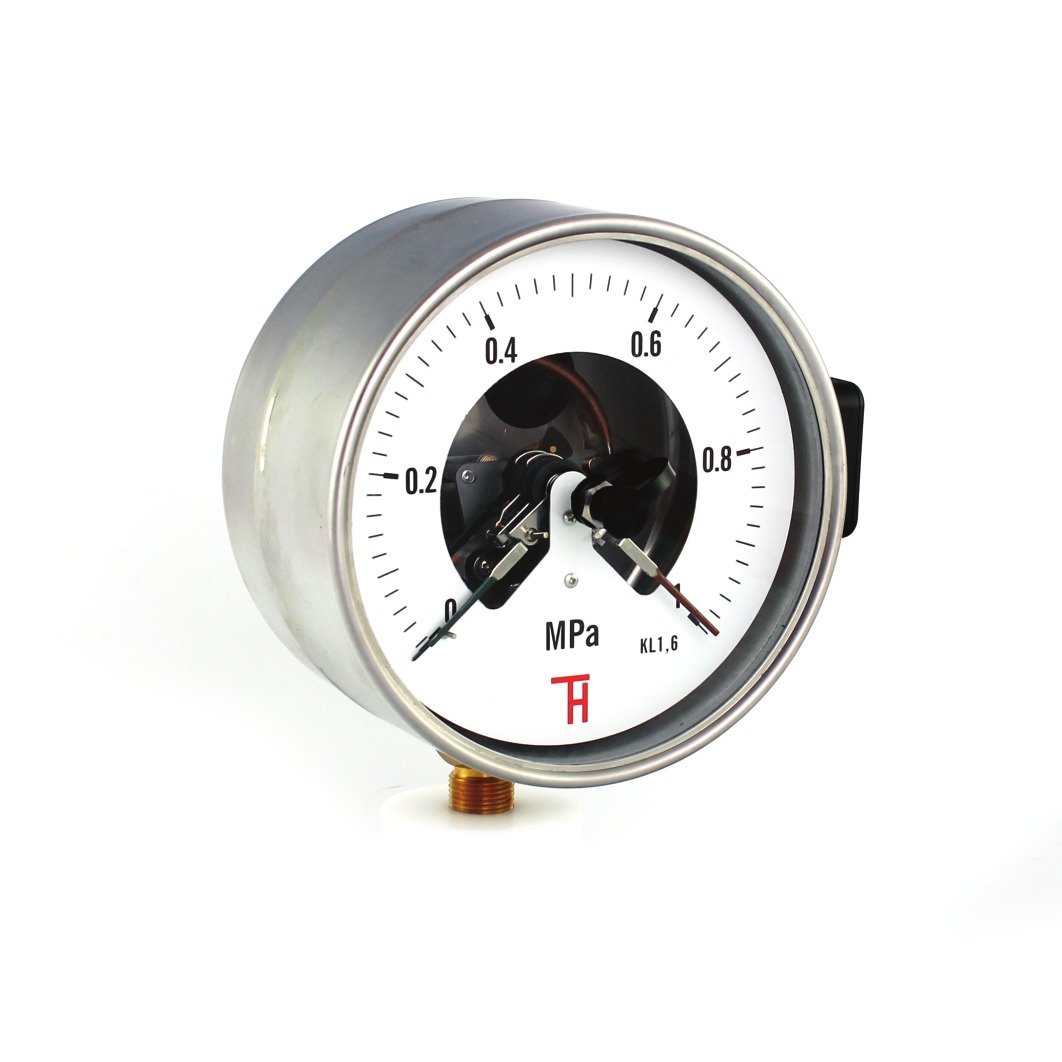

Manometr kontaktní
B.1.18. - průměry 100, 160 mm spodní a zadní přípoj
Popis
- pouzdro z nerez oceli 17 240/1.4301
- průzor sklo
- přípoj spodní, zadní, CuZn a slitiny mědi
- el. přípoje kabelový vývod DIN 43 650
- měřící mechanismus CuZn a slitiny mědi
Oblast použití
- topenářství
- strojírenský průmysl
- kompresory
- regulační stanice
- dmychadla
Technické parametry
- průměr: 100, 160mm
- měřící rozsahy: 0-60, 100, 160, 250, 400, 600kPa -0,1+2,4; -0,1+1,5; -0,1+0,9MPa, -100+500; -100+300; -100+150; -100-0kPa stupnice: Pa, bar, individuální
- připojovací závity: M20x1,5 (G1/2)
- třída přesnosti: 1,6%, 2,5%
- typy kontaktů: spínací, rozpínací, přepínací
- provedení: manometr, manovakuometr, vakuometr
Specifikace
Manometry kontaktní jsou vyrobeny v souladu s normou EN837-1(3). Nejčastěji se používají pro měření tlaku kapalin, par a plynů, které nepůsobí korozívně na slitiny mědi a jejich viskozita umožňuje měření pomocí měřícího mechanismu s bourdonovým perem, kapslovou nebo oddělovací membránou. Manometry se spínacími kontakty (přepínací/rozpínací) se používají v technické praxi všude tam, kde je zapotřebí pracovat v určitém ohraničeném pásmu tlakového rozpětí. Kontakty jsou snadno nastavitelné pomocí dodávaného klíče. Teplota okolí je -40 až 60°C, teplota média Tmax 60°C. Další možnosti provedení dle individuálního požadavku - speciální provedení stupnice, kontakty, připojovací závity atd. Je možno dodat manometr s tlumením glycerínem nebo silikonem (312KG).
