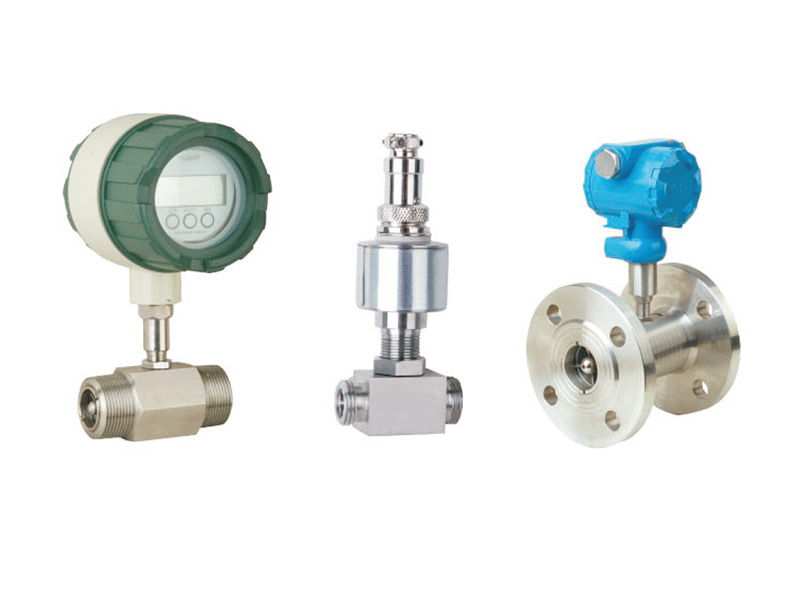

Průtokoměr HD005

F.16. - turbínový průtokoměr DN2...300, 10l-1800m3/hod

Ke stažení

• Technický list

Popis

• standardní připojení závitové nebo přírubové
• před kalibrovaný rotor
• provedení s / bez místního zobrazení
• rotor z karbidu wolframu
• celokovové robustní tělo průtokoměru
• možnost atypického provedení - clamp přípoj, vysokotlaké provedení, HART komunikace...

Oblast použití

• petrochemický průmysl
• chemický průmysl
• potravinářský průmysl
• metalurgie

Technické parametry

• DN: 2,4,6,10,15,25,40,50,80,100,150,200,250,300
• rozsahy měření od 10l/hod až 1800m3/hod
• třída přesnosti od: 0.2, 0,5, 1%
• PN: <40MPa
• pouzdro: nerez 304 (možnost nerez 316)
• ložiska a hřídel: karbid wolframu
• rotor: nerez 304 (možnost Alloy CD4Mcu)
• výstup: 4-20mA, 0-10 V, HART
• IP65

Specifikace

Turbínové průtokoměry řady HD005 se používají pro měření průtoku a nízko viskózních kapalin. Průtokoměry je možné používat pro širokou skálu médií v teplotním rozsahu -20 až +120°C

Může být používán v petrochemickém, chemickém, potravinářském průmyslu, v metalurgii a také ve vědeckém výzkumu pro měření a regulaci.

Je možno zvolit pulzní výstup, analogový výstup proudový nebo napěťový, a je možné volit různé způsoby zobrazení.

Výstupní signál je standardně 420mA nebo 0-10V. Stupeň krytí je IP65.
