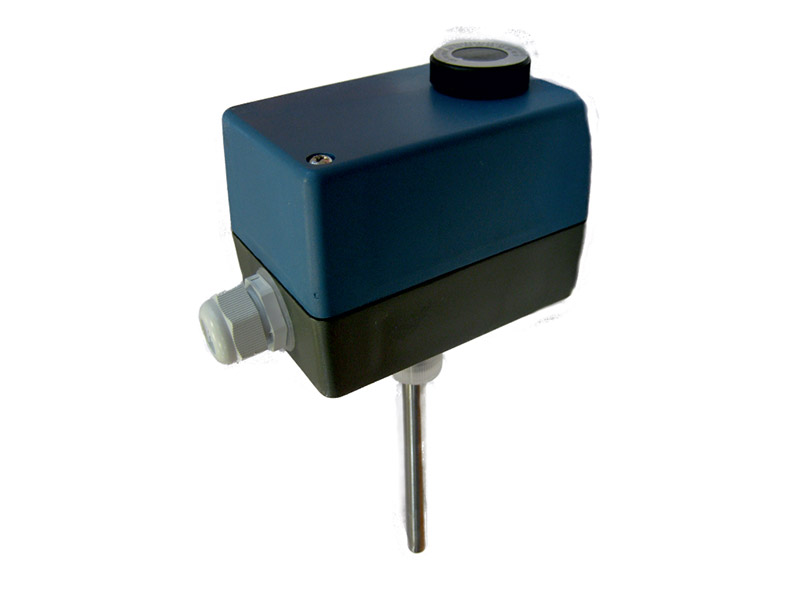

Termostat stonkový THS3, THS4
C.1.19a - se zakrytou regulací THS3; s otevřenou regulací THS4
Popis
- teplotně citlivý element je stonek termostatu tvořený dilatují mosaznou antikorozní trubkou
- teplotní dilatace trubky se přenáší invarovou tyčí přes pákový převod na spínací mechanismus který je umístěn ve vodotěsné hlavici
Technické parametry
- regulační rozsahy: 0-90°C, 0-120°C, 100-120°C
- zatížení kontaktů: 16(4)A/240VAC
- délka stonku: 100, 160, 200mm, individuální
- průměr stonku: 8mm
- připojovací závit: převlečná matice G1/2
- počet svorek: 3
- krytí: IP 65 (THS3), IP 54 (THS4)
- zakrytovaná regulace THS3
- ovládací kolečko vnější THS4
- teplota okolí : stálá - Tmax 85°C
- teplota okolí : stálá lokální ne více jak 5% plochy -150°C
- teplota okolí : krátkodobá lokální ne více jak 10s na 5% plochy - 200°C
Specifikace
Stonkové termostaty jsou tepelně závislé jednopólové spínače, založené na principu nestejné teplotní dilatace dvou různých kovů.
Jsou určeny pro spínání elektrických obvodů, ale nikoliv jako hlavní spínače. Základem termostatů je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Oproti termostatům THS je zde použito vyšší krytí IP 65 / IP 54.
Termostaty THS3, THS4 jsou dodávané s procesní přípojem pomocí převlečné matice G1/2. Výrobek se vyznačuje nízkými náklady na provoz a údržbu oproti elektronickým systémům.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
