Teploměr strojní TSR, TSU

A.1.9a - stupnice 110, 150, 200mm; rovný, úhlový

Ke stažení

• Technický list

Popis

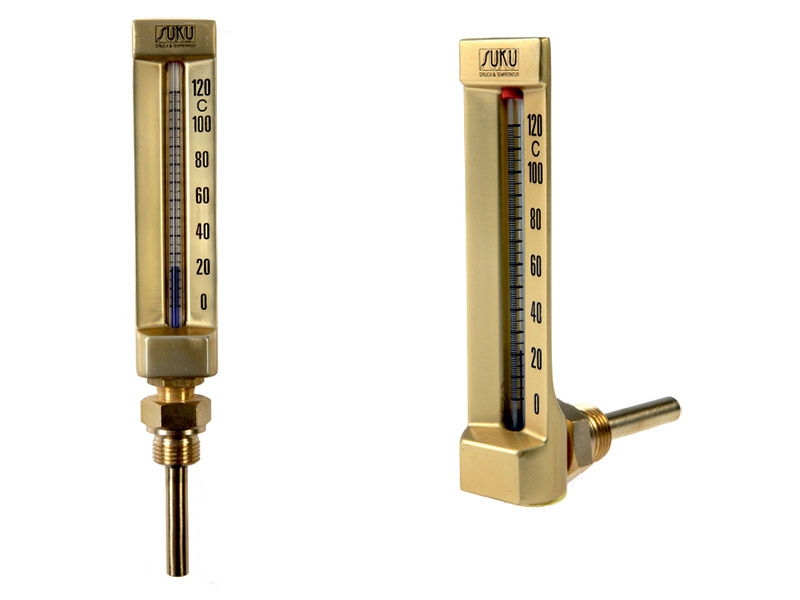

• provedení rovné TSR2, TSR1, TSR7 úhlové TSU4, TSU3, TSU9
• pouzdro dural s mosaznou elexovanou úpravou
• náplň líh

Oblast použití

• topenářství a sanitární technika
• petrochemický průmysl
• chladírenský průmysl
• energetický průmys
• lehký průmysl

Technické parametry

• pouzdro: 110, 150, 200mm
• teplotní rozsahy: -60+40, -30+50, 0-100, 0-120, 0-160, 0-200
• délka stonku: 30,40, 63,100,160, 250,400
• průměr stonku: D10mm, d8mm
• třída přesnosti: dle DIN 16195
• procesní přípoj: M20x1,5, G1/2 B

Specifikace

Teploměry strojní zobrazují měřenou teplotu pomocí kapilárního systému plněného organickou kapalinou (probarvený líh). Jsou určeny do širokého spektra průmyslových aplikací i do provozu s vyššími požadavky na odolnost zařízení.

Teploměry strojní jsou dodávané v široké škále teplotních rozsahů a délek stonků, v provedení se zobrazovací části 110, 150 a 200mm.

Stonek teploměru má standardní tlakovou odolnost PN6. Pro vyšší tlaky je nutné použít teploměrovou jímku odpovídajících parametrů.

Teploměry se dodávají v provedení rovném nebo úhlovém 90°. Délka stonku dle provedení od 30-400mm.

Teploměry je možné dodávat i s nerezovými stonky pro vyšší chemickou i tlakovou odolnost PN25.
