Ventil jehlový THJVE

E.02.a. - dvojcestný

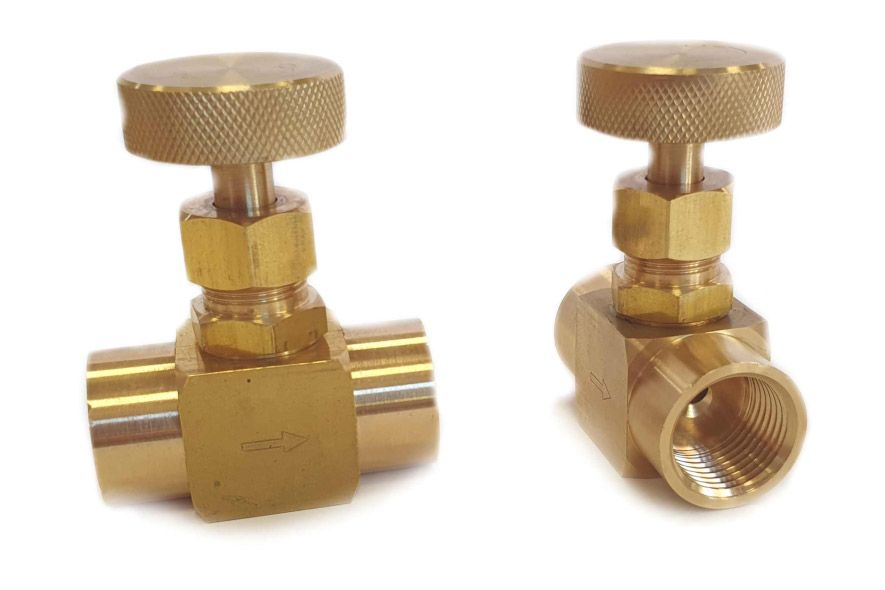

Ventil jehlový THJVE

Ke stažení

Popis

  • materiál těla - CuZn
  • materiál ovládacího kolečka: – teploodolný plast
  • ocel
  • CuZn

Oblast použití

  • topenářství
  • vzduchotechnika
  • plynárenský průmysl
  • energetika
  • potravinářský průmysl

Technické parametry

  • procesní přípoj: G1/4, G1/2 vnější/vnitřní svěrné šroubení 8mm
  • instrumentální přípoj: G1/4, G1/2 vnitřní svěrné šroubení 8mm
  • PN: až 20MPa
  • Tmax 200°C

Specifikace

Ventily jehlové THJVE jsou určeny jako speciální regulační a uzavírací armatura pro pracovní tlaky a teploty, které jsou uvedeny v tabulce. Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny. Procesní přípoj může být usazen vnitřním, vnějším závitem přípoje nebo svěrným šroubením pro trubku D 8mm.

Instrumentální přípoj je vnitřní závit nebo svěrné šroubení pro trubku D 8mm. Pro individualizaci použití je možné ventil osadit plastovým, ocelovým nebo mosazným ovládacím kolečkem.

Tlakoměrový ventil je možno montovat v jakékoliv poloze.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
