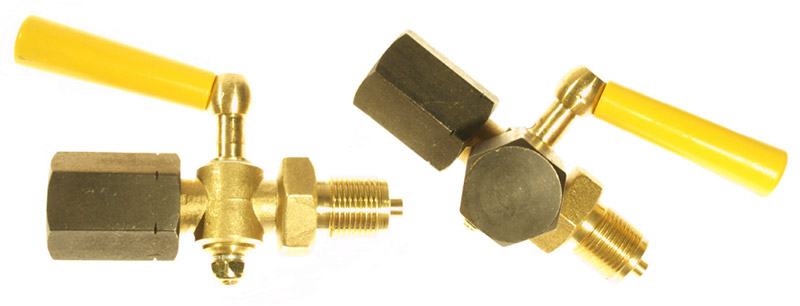

Kohout tlakoměrový
E.01.b - topné plyny dvojcestný, trojcestný PN 16
Popis
- materiál těla- mosaz 423223
- materiál rukojeti – teploodolný plast
- materiál přípoje – uhlíková ocel/mosaz
- provedení pro technické plyny (16 262 TP, 16 263 TP)
- zkušební přípoj (16 263 TP)
Oblast použití
- topenářství
- vzduchotechnika
- plynárenský průmysly
- rozvody topných plynů
Technické parametry
- připojovací závit
DIN 16 262 TP: G1/2, M20x1,5
DIN 16 263 TP: G1/2, M20x1,5 - PN16 - 16 262 TP, 16 263 TP
- zkušební přípoj - M20x1,5 (16 263 TP)
Specifikace
Kohouty tlakoměrové čepové dvojcestné a trojcestné s nátrubkovou přípojkou jsou vyrobeny v souladu s normou DIN 16 262, 16 263 a EN 837-1, jsou určeny jako speciální uzavírací armatura k tlakoměrům s plochým těsněním, pro pracovní tlaky a teploty.
Těleso je kované. Na vstupní straně má závitový čep, upravený na ploché těsnění. Na výstupní straně má nátrubkovou přípojku pro připojení tlakoměru.
Kohouty tlakoměrové trojcestné jsou opatřeny bočním vývodem pro připojení kontrolního tlakoměru.
Kužel je u kohoutu přidržován zdola maticí. Kohouty v provedení TP jsou vždy pro topné plyny.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
