Manometrová sestava THCR-II a pro kryo použití

B.1.43. - průměry 100, 160mm s multifunkčním ventilem

Ke stažení

• Technický list

Specifikace

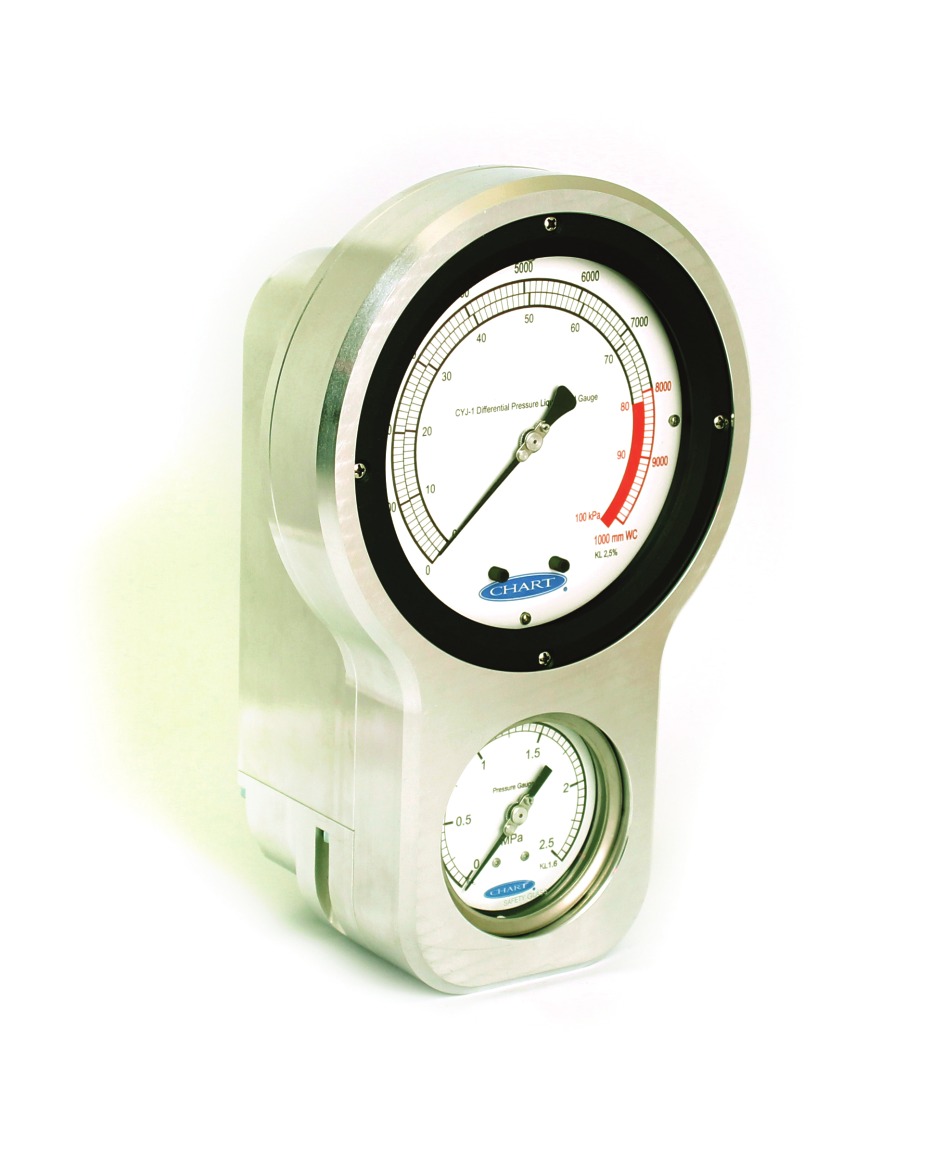

Model THCR-II A je kombinovaný diferenční manometr, který se používá pro zobrazení diferenčního tlaku v kryogenických nádobách, které obsahují zkapalněný plyn. THCR-II A se skládá ze tří prvků - diferenčního manometru, manometru statického tlaku a multifunkčního ventilu. Celý set je umístěn v robustním hliníkovém pouzdře pro zvýšenou ochranu celého kompletu.

Multifunkční ventil: Nahrazuje 4 původní ventily na nádobě. Nepracující diferenční manometr nebo nepracující standardní manometr může být oddělen a nahrazen bez izolačního plynného potrubí, pouze pomocí postupného ovládání. Pokud je použit multifunkční ventil, postup je zjednodušen, náhodné kroky mohou být eliminovány a tím je diferenční manometr chráněn a jeho životnost je prodloužena. Prostor pro instalaci potrubí může být zmenšen oproti původnímu čtyřventilovému systému potrubí.

Diferenční manometr:

• indikuje diferenční tlak mezi spodní a horní vrstvou tekutiny v nádobě
• model THCR­II
• 160mm/100mm
• max. statický tlak 40 bar
• diferenční rozsahy: 0-15kPa (0-1,5m H2O) 0-20kPa (0-2,0m H2O) 0-30kPa (0-3,0m H2O)
• přesnost: ±2,5% rozsahu
• kyslíková čistota
• přípoj M18X1.5 (metrický) nebo Ľ - 18 NPTF

Manometr statického tlaku:

• měří tlak ve vrchní parní fázi v nádobě
• model 322ROB 100mm
• tlakové rozsahy: 0-1; 1,6; 2,5; 4; 6; 10; 16; 25; 40bar
• přesnost: 1,6% z celého rozsahu
• kyslíková čistota
• připojení M20x1,5

Volitelné příslušenství:

• převodník pro statický tlak 4-20mA, 0-10V
• převodník pro diferenční tlak (hladinu) 4-20mA, 0-10V
• spínací kontakty Min/Max
• individuální procesní připojení závity M, G, NPT provedení vnitřní, vnější, přivařovací trubkové připojení
• montážní příruby
