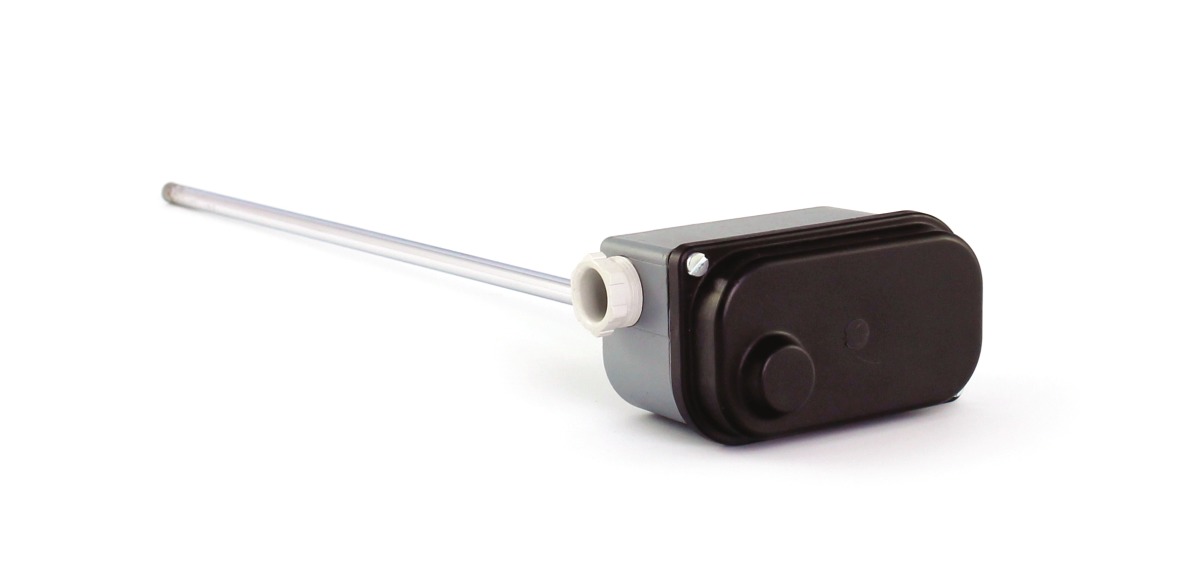

Termostat stonkový řady TH 140

C.1.01. - odolný termostat s IP 44 zatížení do 15A

Ke stažení

• Technický list
• 3D Výkres

Popis

• teplotně citlivý element je stonek termostatu, tvořený u TH 140 a TH 143 dilatující mosaznou u TH 141 a TH 144 antikorozní trubkou
• teplotní dilatace trubky se přenáší invarovou tyčí přes pákový převod na spínací mechanismus, který je umístěn ve vodotěsné hlavici
• regulační knoflík pro nastavení žádané teploty je rovněž uzavřen ve vodotěsné hlavici a lze jej zaaretovat, aby nedošlo např. vlivem otřesů k přestavení vypínací teploty
• pro připevnění termostatu v regulovaném prostředí Slouží převlečná matice na stonku termostat
• termostaty TH 140 a TH 141 jsou určeny pro stejnosměrné zatížení - přepínací kontakty jsou přemostěny zhásecími kondenzátory
• termostaty TH 143 a TH 144 jsou určeny pro střídavé zatížení

Technické parametry

• regulační rozsah: 20-140°C (TH140,141) 100-200°C (TH143, 144)
• diference spínací teploty: 1-4K (TH140, 143) 1-6K (TH141,144)
• délka stonků: 303 (TH141, 144); 350mm (TH140,143)
• přesnost nastavení: 10%
• zatížení kontaktů: 60V, 1A ss; 120V, 0,5A ss (TH140, 141) 250V st, 15A st (TH143,144)
• krytí: IP 44

Specifikace

Uvedené termostaty jsou teplotně závislé jednopólové spínače, které jsou konstruované pro regulaci teplot v kapalném prostředí.

Jsou vhodné pro regulaci při teplovodním vytápění u lisovacích forem na gumu a termoplasty, dále k regulaci a hlášení teplot vodních nebo olejových lázní apod.

Základem termostatů je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Při montáži v kapalném prostředí je nutné použít ochrannou jímku. Stonek nesmí být mechanicky namáhán a musí být uložen tak, aby mohl volně dilatovat. Pracovní poloha termostatů je libovolná.
