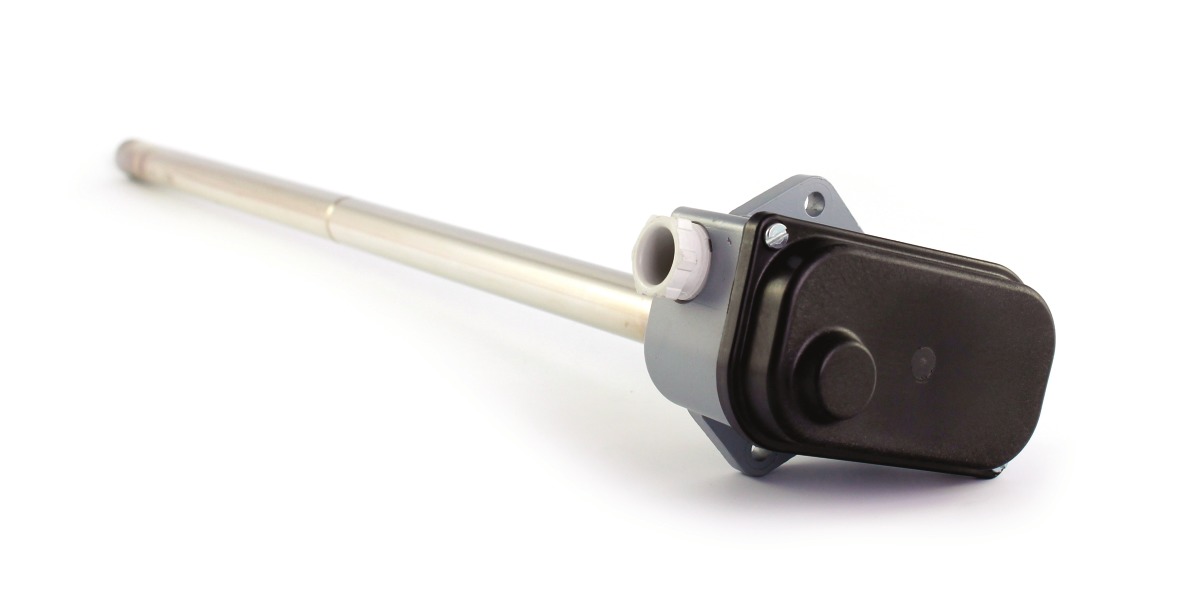

Termostat stonkový řady TH 220, TH 221

C.1.03. - krytí IP 44 zatížení do 15A

Termostat stonkový řady TH 220, TH 221

Ke stažení

Popis

  • termostaty se skládají ze dvou hlavních částí: teplotního čidla a spínací hlavice
  • teplotně citlivý element je stonek, tvořený mosaznou trubkou, jejíž dilataci přenáší na spínací mechanismus invarová tyč
  • celé ústrojí termostatu je uzavřeno
  • ve vodotěsném krytu s kabelovou ucpávkou P13,5

Technické parametry

  • regulační rozsah: -20+60°C
  • diference spínací teploty: 1-3K
  • přesnost nastavení: 5%
  • zatížení kontaktů: 1A, 60V ss; 0,5A, 120V ss (TH 220) 250V, 15A st (TH 221)
  • dovolená teplota hlavice: -30+60°C
  • dovolená teplota stonku: 140°C
  • krytí: IP 44

Specifikace

Stonkové termostaty TH 220, TH 221 jsou teplotně závislé jednopólové spínače, určené k regulaci teplot v plynném prostředí, např. v kanálech topného vzduchu teplovzdušného topení nebo v jiných uzavřených prostorách s velkou vlhkostí a prašností. Lze je použít i pro chladicí a klimatizační účely, ve spojení s elektrickými ventily pro regulaci při parním nebo vodním vytápění a dále jako teplotní čidla ve vytápěném prostoru. Základem termostatu je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Výrobek se vyznačuje nízkými náklady na provoz a údržbu oproti elektronickým systémům. Spínací mechanismus tvoří mžikový jednopólový přepínač. Stupnice vypínacích teplot je označena přímo na regulačním knoflíku. montáž termostatu se provádí dvěma šrouby za patky na hlavici termostatu. Při montáži je nutno zajistit, aby stonek nebyl mechanicky namáhán.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
