Termostat stonkový řady TH 20

C.1.05. - krytí IP 00 zatížení do 10A

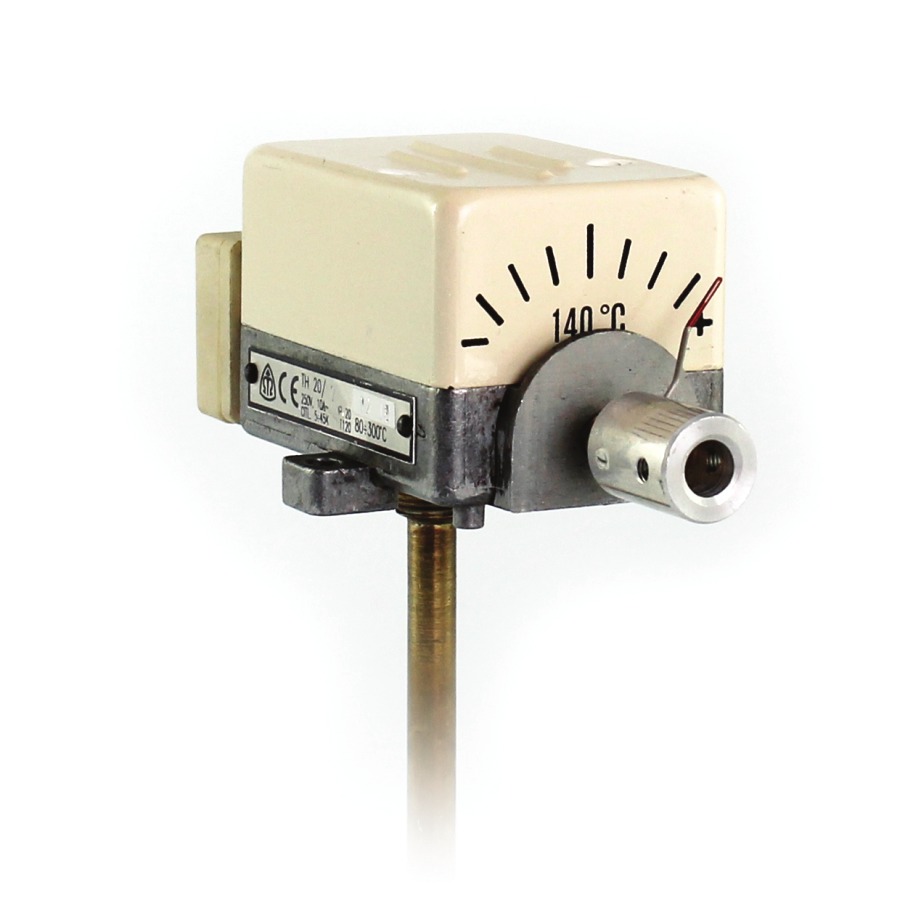

Termostat stonkový řady TH 20

Ke stažení

Popis

  • termostaty se skládají ze dvou
  • hlavních částí: teplotního čidla a spínací hlavice
  • umístění spínací hlavice v prostředí s max. teplotou okolí 120°C a relativní vlhkostí vzduchu max. 80%.

Technické parametry

  • regulační rozsah: 80-320°C
  • diference spínací teploty: min. 1K, max. 12K
  • přesnost nastavení: ±16°C na 200°C
  • zatížení kontaktů: 10A, 250V st
  • počet svorek: 2, 3
  • krytí: IP 00

Specifikace

Termostat TH 20 je v podstatě jednopólový samočinný spínač, založený na principu nestejné tepelné dilatace dvou různých kovů. Je určen k regulaci teplot plynného prostředí, vytápěného střídavým elektrickým proudem (elektrické pečící trouby apod.) v daném rozsahu. Základem termostatu je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Výrobek se vyznačuje nízkými náklady na provoz a údržbu oproti elektronickým systémům.

Vlastní termostat tvoří stonek a spínací hlavice. Stonek se skládá z dilatační trubky a invarové tyče. Pro upevnění termostatu má základní deska dva nálitky s otvory. Při montáži je nutné, aby spodní díl spínací hlavice byl vzdálen od stěny tělesa asi 2 cm a tento prostor byl vyplněn izolační látkou tak, aby teplota spínací hlavice nepřestoupila 120°C.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
