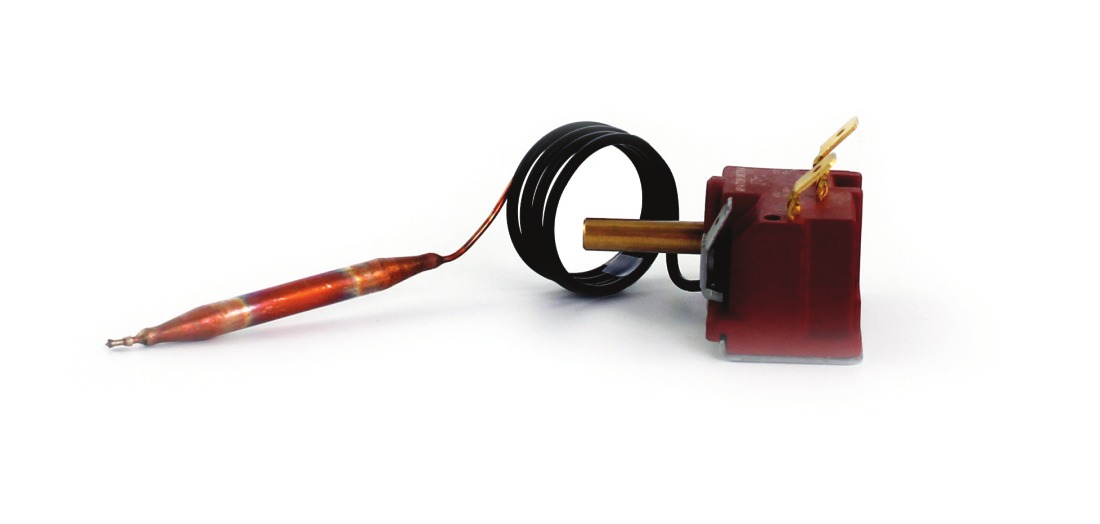

Regulátor teploty řady KR 10, KR 20

C.1.07. - délka kapiláry 500, 1000mm zatížení do 16A

Ke stažení

• Technický list

Popis

• provedení: rozpínací nebo s přepínací svorkou
• připojovací svorky: ploché kolíky 6,3x0,8 dle ČSN EN 612 10
• počet svorek: 2/3

Technické parametry

• regulační rozsah: 7-77°C (KR 10, KR 11) 35-95°C (KR 20, kr 21)
• rozpínací provedení: KR 10, KR 20
• přepínací provedení: KR 11, KR 21
• diference spínací teploty: 2-6K
• jmenovitý proud: 16/10A
• jmenovité napětí: 240/400V
• max. teplota čidla: 90°C (KR 10, KR 11)
• 110°C (KR 20, KR 21)
• krytí: IP 00

Specifikace

Regulátory teploty KR (termostaty) jsou jednopólové regulátory teploty, jejichž funkce je založena na principu dilatace kapaliny. Sestávají ze dvou základních částí, a to ze spínacího ústrojí a kapilárního teplotního čidla. Regulátory teploty zajis ují mikroodpojení fázového vodiče. Můžou signalizovat mikroodpojení elektrické zátěže. Kapilární regulátory za normálních pracovních podmínek udržují teplotu ve spotřebiči nebo jeho části v mezích nastavených uživatelem, automatickým vypínáním a zapínáním elektrického obvodu. Kapilární regulátory nejsou určeny k odpojení el. spotřebiče od sítě. Závazné parametry kapilárního regulátoru jsou stanoveny technickými podmínkami TP MS ­ 030/01.
