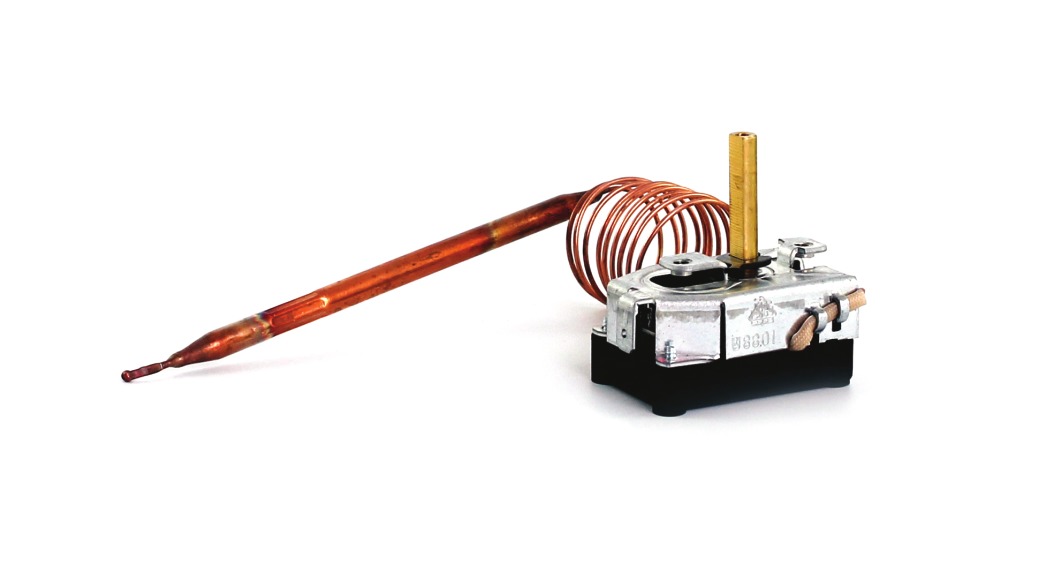

Regulátor teploty řady RT8801, RT8803, RT8804

C.1.08. - délka kapiláry 1000mm zatížení do 16A

Regulátor teploty řady RT8801, RT8803, RT8804

Ke stažení

Popis

  • provedení: rozpínací nebo přepínací
  • připojovací svorky: ploché kolíky 6,3x0,8
  • dle ČSN EN 612 10
  • počet svorek: 2/3

Technické parametry

  • regulační rozsah: 0-40°C (RT 8801) 7-77°C (RT 8803) 50-190, 50-250, 50-320°C (RT 8804)
  • rozpínací provedení: RTxx.01, RTxx.02
  • přepínací provedení: RTxx.021
  • diference spínací teploty: 1-3K, 2-5K, 4-10K
  • jmenovitý proud: 16(2,6)A
  • jmenovité napětí: 240V
  • max. teplota čidla: 50°C (RT 8801) 90°C (RT 8803) 330°C (RT 8804)
  • krytí: IP 00, RT je vestavný

Specifikace

Regulátory teploty (dále jen RT) jsou určeny k regulaci teploty v zařízeních vytápěných el. střídavým proudem, jako např. ohřívač vody, el. pečící trouby.

RT neslouží jako vypínač. RT8801, RT8803, RT8804 jsou jednopólové kapilární regulátory teploty založené na principu dilatace kapaliny.

RT sestává ze dvou základních částí ze spínacího ústrojí a kapilárního teplotního čidla. Na krytu je ochranný zemnící kolík.

Regulovanou teplotu může uživatel nastavit v rozmezí regulačního rozsahu, včetně využití RT 8803 jako protizámrzové pojistky.

montáž RT se provádí dvěma šrouby M4.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
