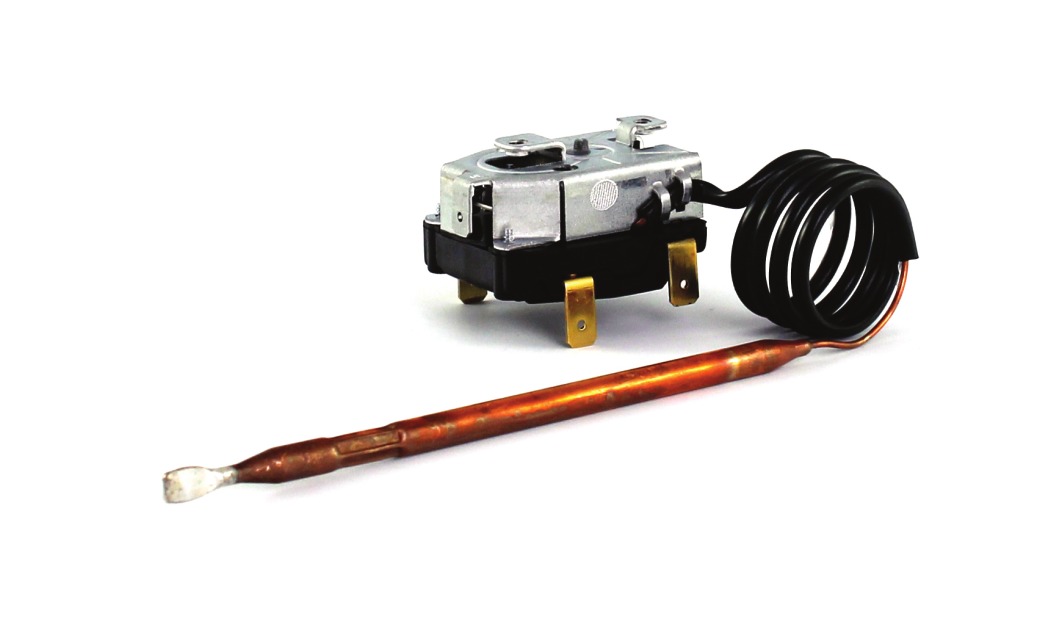

Tepelná pojistka řady KNTP 881*.**, KNTP 8823.02

C.1.11. - jednopólové a dvoupólové

Tepelná pojistka řady KNTP 881*.**, KNTP 8823.02

Ke stažení

Popis

  • provedení: jednopólové (KNTP 8812.02, 8813.02, 8814.02), dvoupólové(KNTP 8823.02)
  • připojovací svorky: ploché kolíky 6,3x0,8 dle ČSN EN 612 10
  • materiál čidla: měď, nerez ocel

Technické parametry

  • rozsah nastavení teploty rozpínání:
  • 35-99°C (KNTP 8812.02) 35-80°C (KNTP 8813.02) 50-320°C (KNTP 8814.02)
  • diference teploty rozpínání: -6, -10°C
  • max. teplota čidla: 90°C (KNTP 8813.02)
  • 110°C (KNTP 8812.02) 330°C (KNTP 8814.02)
  • jmenovitý proud: 16(3,5)A
  • jmenovité napětí: 250V
  • krytí: IP 00, KNTP je vestavná

Specifikace

Kapilární nevratná tepelná pojistka (dále jen KNTP) je jistící zařízení s teplotním čidlem, které je určeno k omezení teploty v zařízeních vytápěných el. střídavým proudem za abnormálních pracovních podmínek. KNTP neslouží jako vypínač. KNTP je vestavná jednopólová nebo dvoupólová rozpínací kapilární nevratná pojistka založená na principu dilatace kapaliny. KNTP sestavá ze dvou základních částí - ze spínacího ústrojí a kapilárního teplotního čidla. Dosáhne-li teplota okolí teplotního čidla hodnoty výrobcem pevně nastavené teploty rozpínání, dojde k rozpojení elektrického obvodu. Opětovné sepnutí je možné pouze mechanicky - stisknutím tlačítka na tělese spínače po ochlazení teplotního čidla. Není dovoleno zapínat KNTP pod el. zátěží. montáž KNTP se provádí dvěma šrouby M4. Na krytu je ochranný zemnící kolík. U KNTP může opětovné zapojení provést jen osoba znalá.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
