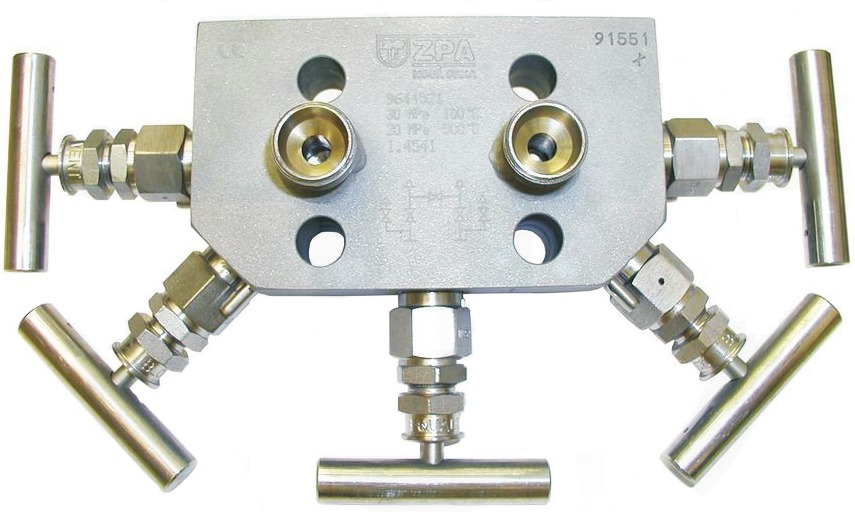

Vícecestné ventilové soupravy
E.05.
Popis
- materiál těla: nerezová ocel 17 348/1.4571
- materiál těsnění: nerezová ocel 17 348/1.4571, Si3N4 nebo plast
- těsnící O-kroužky: FPM, NBR, EPDM
- ucpávky: PTFE, PEEK, Grafoil
Oblast použití
- topenářství
- energetika
- petrochemický průmysl
- farmaceutický průmysl
Technické parametry
- PN 42 MPa
- Tmax 500°C
- materiály: nerezová ocel 17 348/1.4571, keramika Si3N4, plast
- provedení: 2, 3, 5 cestné
Specifikace
Vícecestné ventilové soupravy se používají především pro bezpečnostní a kontrolní uzívaní diferenčních manometrů a snímačů diferenčního tlaku. Slouží k uzavření, otevření, odvzdušnění a propojení impulsního vedení, instalovaného diferenčními manometry nebo snímači diferenčního tlaku.
Základem ventilových souprav je těleso, do kterého jsou zašroubovány ventilové jednotky. Jejich sedlo je součástí základního tělesa armatury. U armatury s měkkým těsněním má sedlo speciální tvar, který přispívá k zajištění dokonalé těsnosti. Materiál základního tělesa je nerezová ocel 17 348/1.4541. Ventilové jednotky se konstrukčně liší podle typu použitého těsnění vřetena. To může být tvořeno elastomerovým Okrouzkem, nebo ucpávkou z grafitu, případně plastu .
