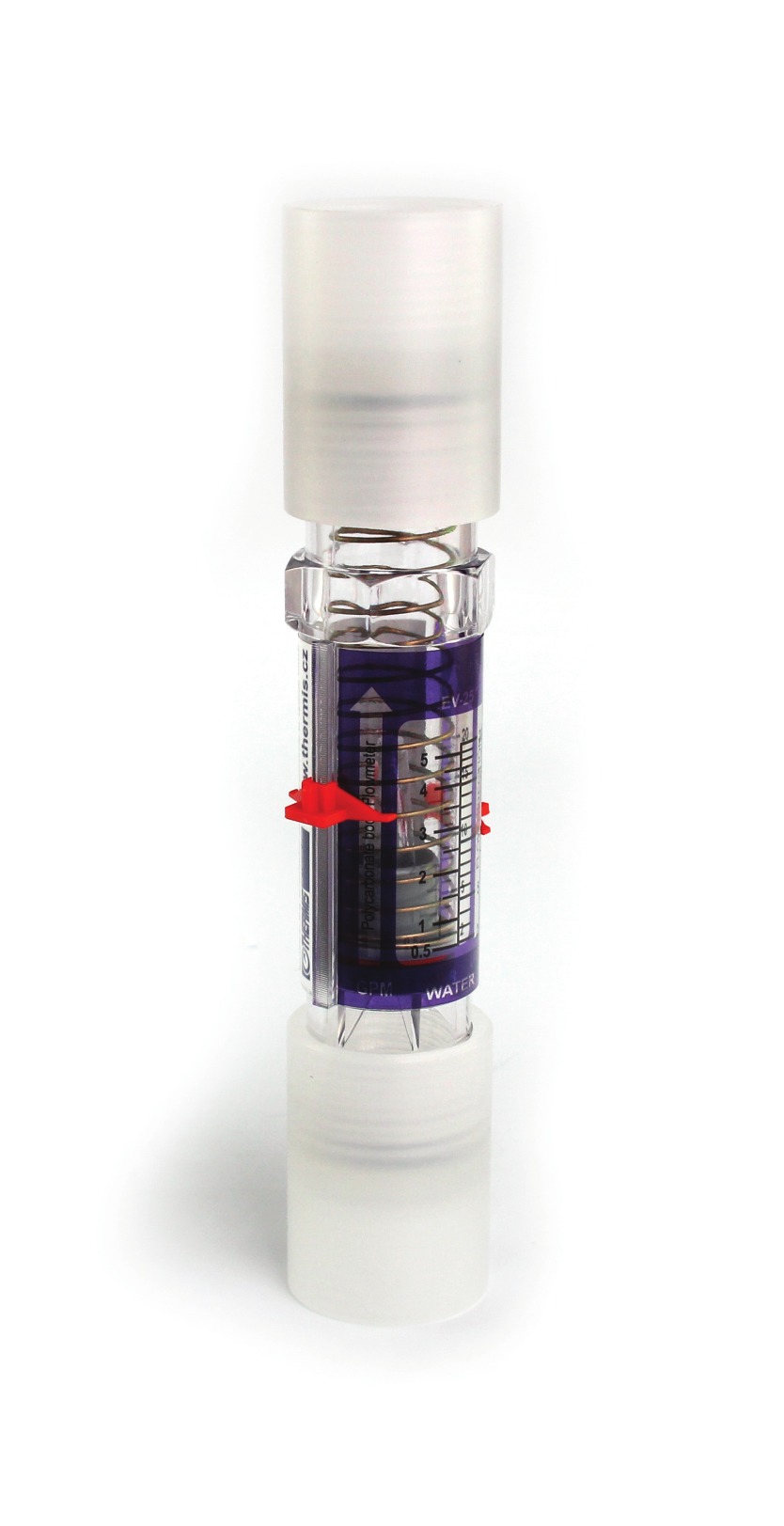

Průtokoměr EV

F.01. - pružinový průtokoměr; 2-380l/min kapalina; 5-370l/sec plyn

Průtokoměr EV

Ke stažení

Popis

  • pouzdro: PC, PSU
  • materiál přípoje: plast, teflon nebo nerez
  • pružina plováku: nerez, plast
  • všechny polohy montáže
  • možnost měření kapalin(voda) a plynu(vzduch)

Oblast použití

  • energetika
  • vzduchotechnika
  • potravinářský průmysl
  • strojírenství
  • vodohospodářství

Technické parametry

  • model: EV 15, 20, 25, 40, 50
  • měřící rozsahy: kapalina 2-20, 4-26, 4-35, 5-60, 15-65, 20-10, 12-90, 20-200, 30-280, 40-380l/min; plyn 5-20, 10-30, 15-45, 20-70, 30-80, 35-110, 15-95, 20-140, 25-275, 45-370l/sec
  • připojovací závit: G1/2 (G 3/4, G1), G1 (1/2, G 2)
  • T max: 120°C
  • PN: 1MPa
  • T zaručení přesnost měření: 0-80°C
  • třída přesnosti: 5%

Specifikace

Trubkové pružinové průtokoměry EV se používají na měření průtoku kapalin (vody, plynů), kde je zapotřebí měření okamžitého průtoku. Průtokoměry fungují na principu odporu clony plováku vůči pružině v uzavřené válcové měřící trubici. Průtokoměry jsou vybaveny dvěmi nastavitelnými červenými ryskami limitních hodnot a stupnicí litr za minutu, popřípadě stupnicí pro měření plynu. Jsou vhodné pro všechny polohy montáže. Pouze výrobky PC, PSU jsou dodávané s vysokou tepelnou a korozivní oddolností.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
