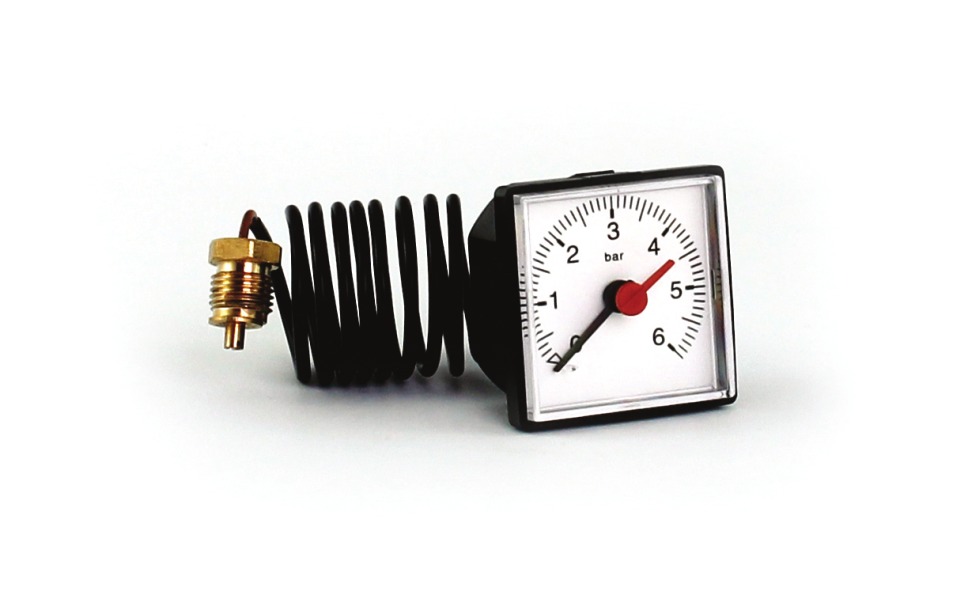

Manometr kapilární čtvercový 1137 37x37mm, 1145 45x45mm

06. - kapilára 1000mm

Ke stažení

• Technický list

Popis

• pouzdro probarvený plast
• průzor akrylát
• kapilára měď s PVC ochranou
• provedení pro montáž do panelu
• pružinová západka pro jednoduchou montáž

Oblast použití

• topenářství a sanitární technika
• tepelné hospodářství, energetika
• lehký průmysl

Technické parametry

• pouzdro: 37x37mm (montážní 42x42mm včetně límce) 45x45mm (montážní 48x48mm včetně límce)
• měřící rozsahy: 0-4, 6bar
• délka kapiláry: 500, 1000, 1500, 2000, 3000mm
• závit: G1/4 (M12x1,5, M14 x1)

Specifikace

Manometry kapilární čtvercové jsou určeny pro všechny aplikace, kde místo měření není totožné s místem odečtu hodnoty tlaku. Díky Široké skále provedení je možné použití v mnoha odlišných aplikacích.

nejčastější použití jsou kotle, topné systémy a všechny ostatní aplikace, kde je zapotřebí měření tlaku.

Maximální teplota okolí pouzdra může být 70°C. Další možnosti provedení dle individuálního požadavku - speciální provedení stupnice, připojovací závity, atd.
