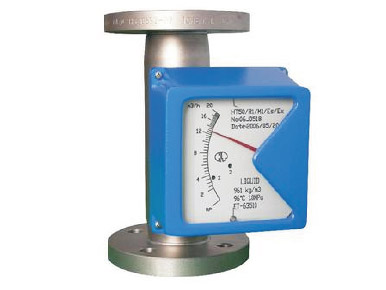

Průtokomer LZZ, LZK, LZD

F.12. - LZZ-boční zobrazovač LZK-elektr.kontakt LZD-vodičové provedení

Průtokomer LZZ, LZK, LZD

Ke stažení

Popis

  • materiál těla: ocelové
  • provedení: s bočním zobrazovačem LZZ, s elektr. kontaktem LZK, vodičové provedení LZD
  • všechny polohy montáže
  • možnost měření kapalin(voda) a plynu(vzduch)

Oblast použití

  • petrolejářský průmysl
  • chemický průmysl
  • potravinářský průmysl
  • strojírenství

Technické parametry

  • průměr: 15, 25, 40, 50, 80, 100, 150
  • měřící rozsahy: kapalina 0,025; 0,04; 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 160m3; plyn 0,7; 1,1; 1,8; 2,8; 4; 7; 10; 16; 30; 45; 70; 110; 160; 250; 400; 750; 1100; 1800; 2500m3
  • připojení: přírubové dle JB/T81-94)PN1,6,PN2,5) nebo JB/T82.2-94 (PN4, PN6,3)
  • Teplota okolí: -20 + 50°C
  • Teplota média:-80+120°C
  • PN: 1,6 MPa
  • El.výstup: 2 vodič. 4-20mA, 3 vodič. 0-10mA, 4 vodič. 0-20mA, 4-20mA
  • EX - provedení: IbIICT4 s LB830S s bezpeč.ochranou
  • Napájení,El.kontakty (LZK): 24V DC ±20%, 12V DC± 10%

Specifikace

Průtokoměry LZZ, LZK, LZD s ocelovým tělem jsou vhodné pro měření průtoku kapalin, plynů a par v potrubí. Tato řada průtokoměrů je dodávána v několika provedeních. S bočním zobrazovačem ( LZZ), s elektrickým kontaktem (LZK) nebo s el. výstupem dle standardizovaných signálů 0-10, 4-20mA 2/4 vodičové provedení ( LZD). LZ.. průtokoměry mají jednoduchou stavbu, spolehlivý provoz s minimální tlakovou ztrátou a je mozné je dodávat v různých modifikacích: EX provedení, celonerezové, s kondenzační nádobou atd. Montáz průtokoměru je mozná do vsech poloh.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
