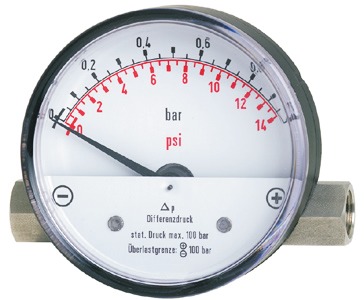

Manometr diferenční s magnetickým pístem
B.1.22. - 2x boční přípoj
Popis
- pouzdro: ocel, hliníkový odlitek nebo nerez
- průzor: akrylát, sklo
- přípoj 2x boční, spodní
- měřící mechanismus: CuZn, nerez
- těsnění pístu: NBR, EPDM, Viton
- provedení: s přímým vstupem nebo s oddělovací membránou
Oblast použití
- vzduchotechnika
- hydraulika
- energetika
- petrochemický průmysl
- chemický
Technické parametry
- průměr: 63, 80, 100, 115, 150mm
- měřící rozsahy - diferenční tlak: 0-40kPa, 0-1MPa
- max. statický tlak: 10, 25, 40MPa
- připojovací závity: G1/4 (G1/2, 1/2NPT vnitřní nebo vnější)
- třída přesnosti: 3% pro diferenční tlak
Specifikace
Manometry diferenční s magnetickým pístem jsou vhodné v aplikacích s vysokým statickým tlakem. Jsou vyrobeny v souladu s normou EN 8373. Diferenční manometry lze použít na měření tlaku kapalin, par a plynů, které nepůsobí korozivně na slitiny mědi a jejich viskozita umožňuje měření pomocí měřícího mechanismu z nerezi tř. 1.4305. Pro média s vyšší agresivitou nebo viskozitou lze použít manometr s oddělovací membránou.
Diferenční manometry s magnetickým pístem lze využít i v aplikacích na měření malých diferencí i při vysokém statickém tlaku. Toto provedení nachází uplatnění v široké skále aplikací, manometry je možno dodávat v provedení s pístem a pružinou nebo s membránou, v široké skále materiálového provedení - mosaz, hliník, nerez.
Maximální teplota okolí je -20 až 60°C, teplota média Tmax 100°C. Další možnosti provedení dle individuálního požadavku se spínacími kontakty, analogový výstup, speciální provedení stupnice, připojovací závity, atd.
