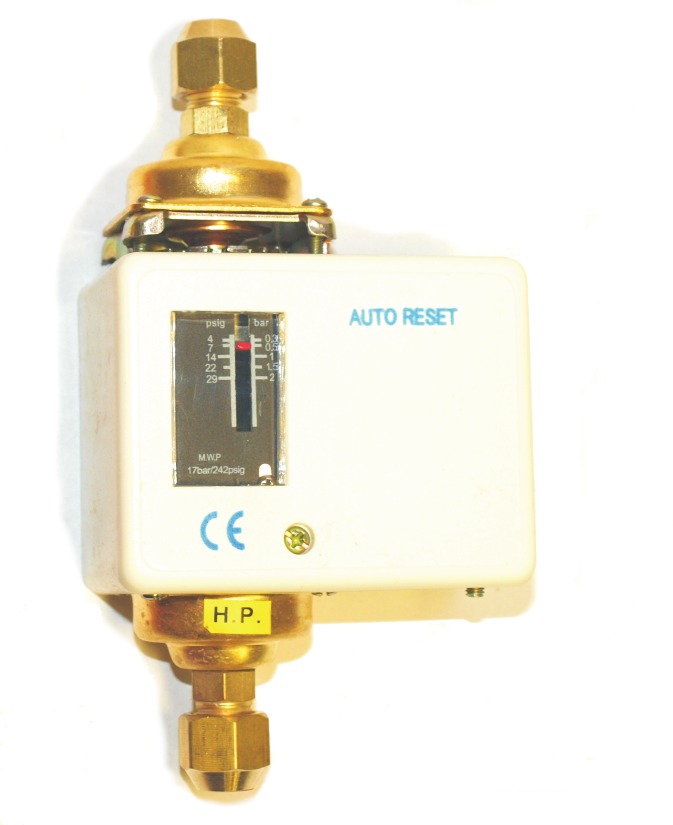

Regulátor pro diferenční tlak

D.1.08. - rozsahy -0,7+30bar fixní diference

Ke stažení

• Technický list

Popis

• pouzdro: plast
• průzor: akrylát
• přípoj: závitový nebo hadicový
• provedení: 2x spodní, 1x spodní /1x horní

Oblast použití

• topenářství
• hydraulika
• vzduchotechnika
• energetika

Technické parametry

• měřící rozsahy (spínací diference): -0,7+6bar (0,6+4)bar, -0,7+6bar (0,6+4)bar, 0,7+6bar(zdvojené napětí=1), 8+30bar (fixní3+5)bar), 8+30bar(zdvojené napětí=4)bar
• pracovní tlak: (nastavení z továrny) /
• max. tlak - (3/2) / 16,5bar, (2/15) / 35bar, (3/2) / 16,5bar, (20/manual reset) / 35bar, (3/manual reset) / 16,5bar
• připojovací závit: 2x G1/4 nebo hadicový
• přepínací kontakty: 250V/12A

Specifikace

Regulátory tlaku jsou určeny k udrzení požadovaného tlakového rozsahu diferenčního tlaku dle nastavení spínací hodnoty a diference.

Regulátory je možné použít na všechna plynná a kapalná média, která nepůsobí korozivně na slitiny mědi. Přípustná teplota média -10°C +120°C nebo -45°C+110°C dle provedení.

Regulátory tlaku jsou dodávané s přípojem 2x G1/4 nebo s hadicovým přípojem, jsou určené k montáži na fixní potrubí, případně na montážní konzole k upevnění na zeď, která je součástí balení.
