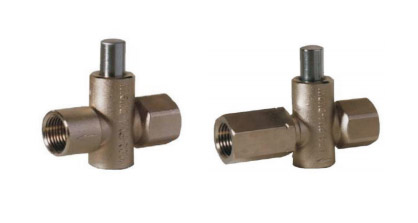

Ventil tlačítkový DVGW-28 DVGW-28A

E.03. - G 1/4", 3/8", 1/2"

Ke stažení

• Technický list

Popis

• materiál pouzdra: poniklovaná mosaz
• materiál tlačítka: poniklovaná mosaz
• materiál uzávěru: poniklovaná mosaz
• kompresní pružina: nerez DIN 17224
• těsnění: NBR O-kroužek
• přípoj: ocelový B16 DIN 7993 Zn

Oblast použití

• vzduchotechnika
• energetika
• petrochemický průmysl

Technické parametry

• připojovací závity: vnitřní G1/2 (DVGW-28A), vnitřní G1/4, 3/8, 1/2 (DVGW-28)
• jmenovitý přetlak /bar: PN4
• tlaková zkouška: 0,5 - 10bar

Specifikace

Tlačítkové ventily DVGW-28, DVGW-28A jsou určeny jako speciální uzavírací armatura k tlakoměrům na měření plynných látek. Základní funkcí tlačítkového ventilu je ověření funkce tlakoměru a kontrola tzv. O na tlakoměru. To znamená, že tlakoměr je možno odstranit nebo vyměnit při provozu tlakového systému bez jeho vypnutí. Max. pracovní teplota je 70°C. Tlačítkové ventily lze použít pro uzavírání vzduchu, plynných látek nebo plynných paliv.
