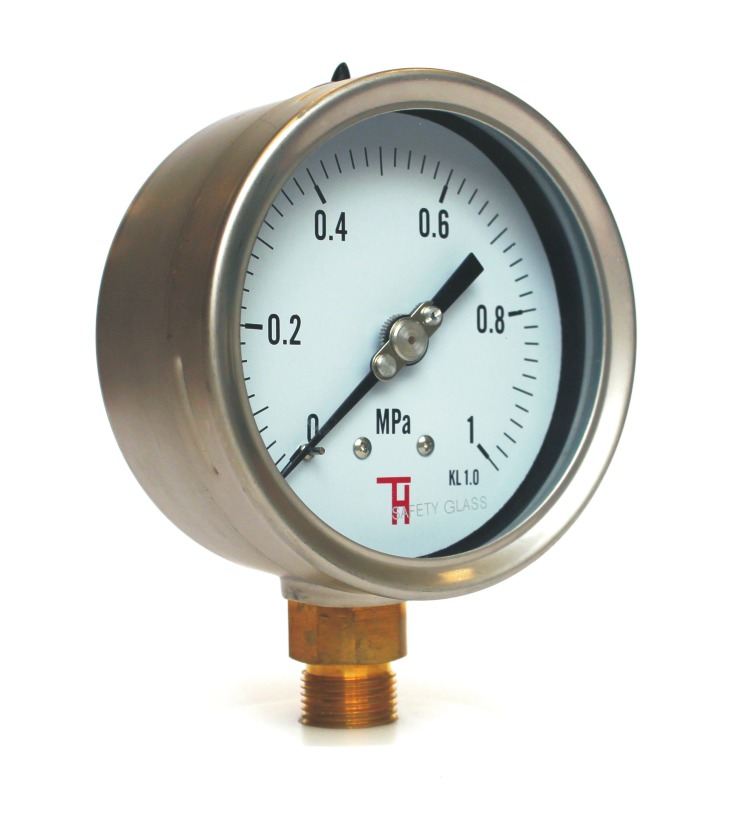

Manometr robustní

B.1.08. - průměry 63, 100, 160mm spodní, zadní přípoj

Ke stažení

• Technický list

Popis

• pouzdro z nerez oceli 17 240/1.4301
• průzor bezpečnostní sklo
• přípoje 304R, 312R, 313R (spodní), 358R, 322R, 323R (zadní) CuZn a slitiny mědi
• zadní/přední příruba
• měřící mechanismus CuZn a slitiny mědi

Oblast použití

• topenářství
• klimatizace
• vzduchotechnika
• střední a lehký průmysl
• potravinářství
• rozvody plynu

Technické parametry

• průměr: 63,100,160mm
• měřící rozsahy: 0-60, 100, 160, 250, 400, 600kPa 0-1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160MPa, -0,1+2,4; -0,1+1,5; -0,1+0,9MPa -100+500; -100+300; -100+150; -100-0kPa
• provedení stupnice: kPa/MPa, bar
• připojovací závity: M20x1,5, G1/2 (G1/8, G1/4, M12x1,5, NPT)
• třída přesnosti: 1%, 1,6% (pr.63mm)
• provedení: manometr, manovakuometr, vakuometr
• speciální provedení stupnice

Specifikace

Manometry robustní jsou vyrobeny v souladu s normou EN837-1. Nejčastěji se používají pro měření tlaku kapalin, par a plynů, které nepůsobí korozívně na slitiny mědi. Manometry jsou určené do těžších podmínek v průmyslu a ostatních odvětví, kde je požadována přesnost a stabilita měření.

Teplota okolí je -40 až 60°C, teplota média Tmax 80°C. Další možnosti provedení dle individuálního požadavku ­ speciální provedení stupnice, atypický ciferník, připojovací závity, přední a zadní příruba, vlečná ručička, atd.
