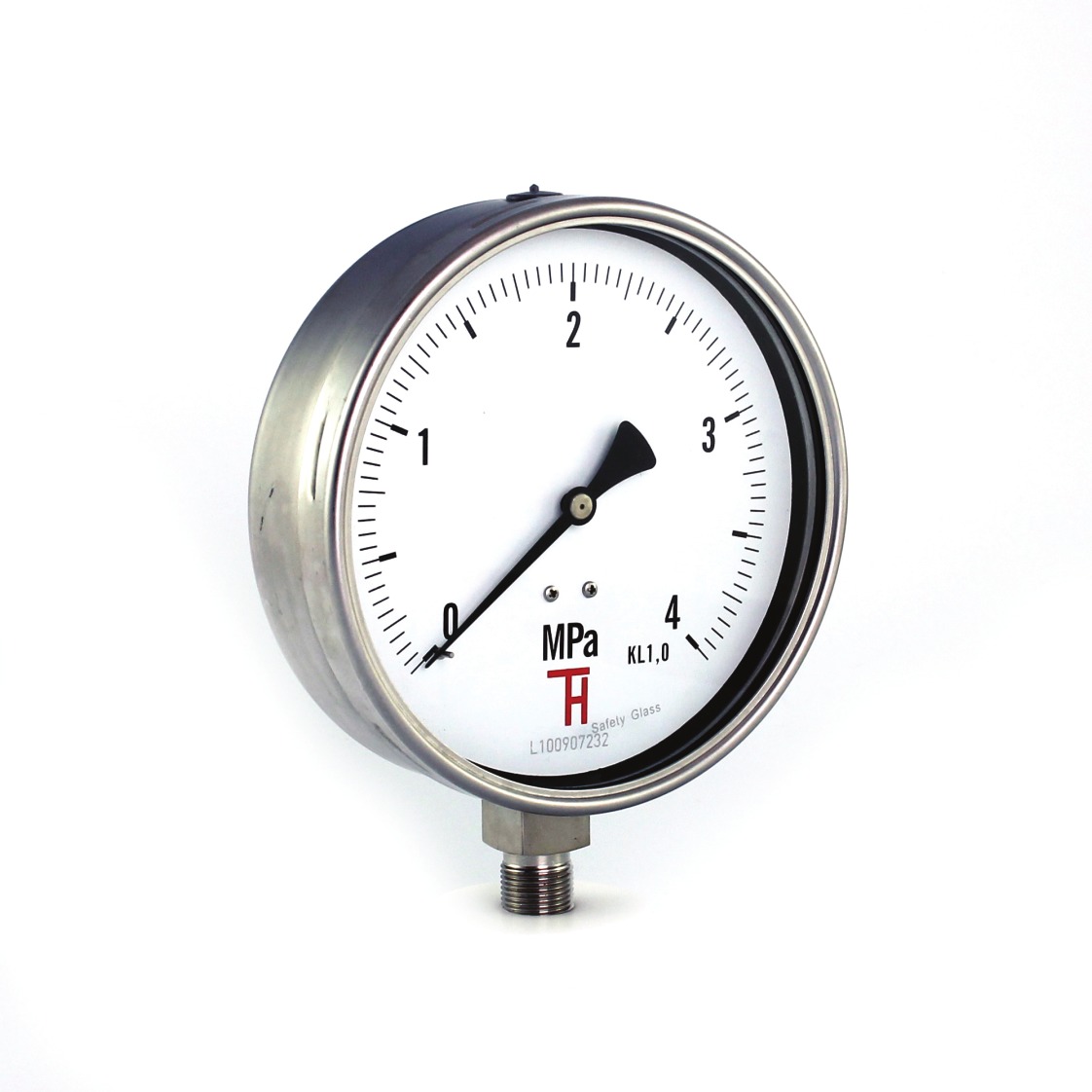

Manometr kontrolní 313

B.1.17. - průměry 160 mm spodní přípoj

Manometr kontrolní 313

Ke stažení

Popis

  • pouzdro bajonetové z nerez oceli 17 240/1.4301
  • průzor sklo
  • přípoj spodní CuZn a slitiny mědi
  • měřící mechanismus CuZn a slitiny mědi/nerez
  • provedení pro nízké tlaky od 400Pa do 40kPa, pro vysoké tlaky od 60kPa do 160MPa

Oblast použití

  • topenářství
  • hydraulika
  • vzduchotechnika
  • lehký průmysl
  • kontroly, revize, kalibrace

Technické parametry

  • průměr: 160mm
  • měřící rozsahy: 0-400, 600Pa 0-1; 1,6; 2,5; 4; 6; 10; 16; 25; 40kPa, 0-60, 100, 160, 250, 400, 600kPa 0-1; 1,6; 2,5; 4; 6; 10, 16; 25; 40; 60; 100; 160MPa, -0,1+2,4; -0,1+1,5; -0,1+0,9MPa -100+500, -100+300, -100+150, -100-0kPa
  • připojovací závity: M20x1,5, G1/2
  • třída přesnosti: 1%, 0,6%, 0,4%, 0,25%
  • provedení: manometr, manovakuometr, vakuometr

Specifikace

Manometry kontrolní 313 jsou vyrobeny v souladu s normou EN837-1(3). Nejčastěji se používají pro jednoduché měření tlaku kapalin, par a plynů, které nepůsobí korozivně na slitiny mědi a jejich viskozita umožňuje měření pomocí měřícího mechanismu s bourdonovým perem. Manometry jsou určené pro přesné měření, atestace, revize, atd. Manometry jsou dodávané v třídách přesnosti 1%; 0,6%; 0,4%; 0,25%. Teplota okolí je -40 až 60°C, teplota média Tmax 60°C. Ciferník manometru je proveden v jemném dělení a od tř.př. 0,6% se zrcadlovým pozadím. Další možnosti provedení dle individuálního požadavku - speciální provedení stupnice, připojovací závity atd. Kontrolní manometry je možné dodávat s platnými kalibračními listy.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
