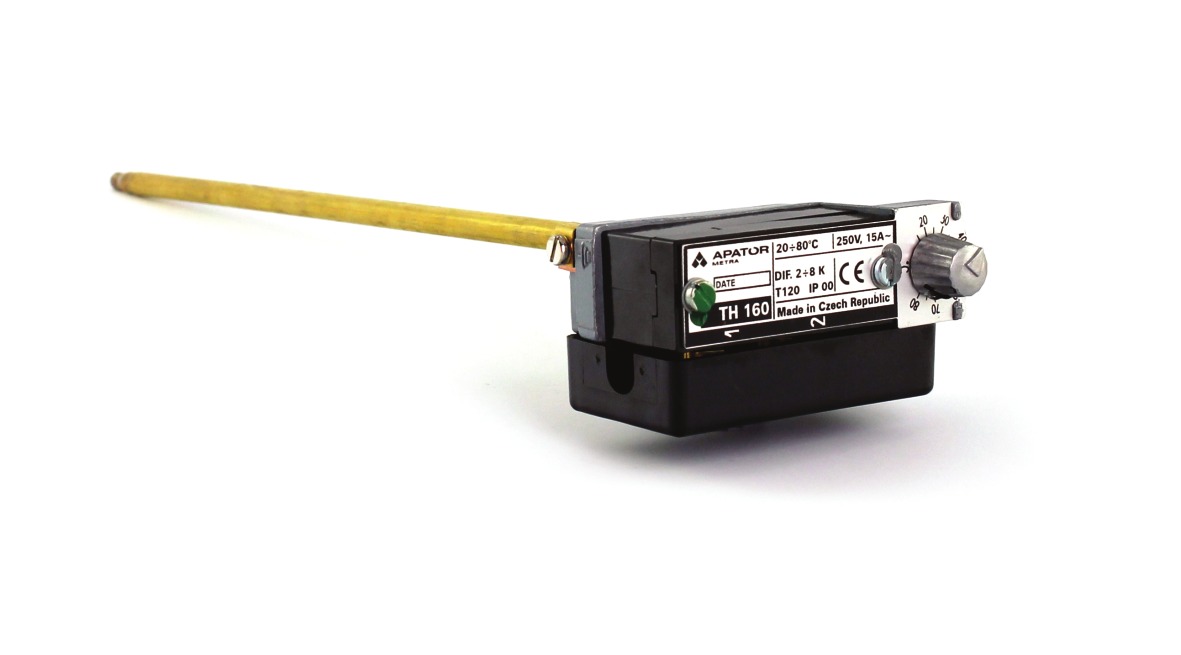

Termostat stonkový řady TH 160

C.1.02. - krytí IP 00 zatížení do 15A

Popis

  • termostaty se skládají ze dvou hlavních částí: teplotního čidla a spínací hlavice
  • dilatační změny čidla se přenášejí prostřednictvím páky na spínač
  • termostaty se vyrábějí v provedení rozpínacím (2 svorky) nebo přepínacím (3 svorky)
  • svorky jsou šroubové s možností připojení vodičů s max. průřezem 4 mm
  • k ochranné svorce musí být připojen ochranný vodič
  • standardní provedení je opatřeno krytem svorek pro zabránění náhodnému dotyku

Technické parametry

  • regulační rozsah: 20-75°C (TH160.1) 20-80°C (TH160, 160.2), 20-100°C (TH167), 20-160°C (TH162), 20-200°C (TH165) 30-160°C (TH164), 50-90°C (TH163), 60-120°C (TH169), 100-200°C (TH166)
  • diference spínací teploty: 8, 10, 16K
  • délky stonků: 100, 125, 160, 200, 250, 315mm
  • přesnost nastavení: 10%
  • zatížení kontaktů: 250V, 15A st
  • TH 162 a TH 165 - 250V, 10A st
  • počet svorek: 2, 3
  • krytí: IP 00

Specifikace

Stonkové termostaty TH 160 jsou tepelně závislé jednopólové spínače, založené na principu nestejné teplotní dilatace dvou různých kovů. Jsou určeny pro spínání elektrických obvodů, ale nikoliv jako hlavní spínače. Základem termostatů je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Výrobky se vyznačují nízkými náklady na provoz a údržbu oproti elektronickým systémům. Nastavení teploty se u termostatů TH 160, TH 160.1, TH 160.2, TH 163, TH 164, TH 166, TH 167 a TH 169 provádí regulačním knoflíkem. Teplotu lze u uživatele přestavit v rámci jmenovitého rozsahu. Spínací teplota u termostatů TH 162 a TH 165 se nastaví ve výrobním závodě na základě specifikace v objednávce. Pevně nastavenou teplotu nelze u uživatele dodatečně měnit.


Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter
